运输层

约 4327 个字 14 行代码 4 张图片 预计阅读时间 22 分钟

运输层的作用是实现进程之间的可靠传输

总的来说,这一层的协议主要有两个,TCP与UDP.

• UDP (用户数据报协议): 无连接, 尽最大努力交付, 面向报文. 适用于对实时性要求高、对丢包不敏感的应用(如视频会议).

• TCP (传输控制协议): 面向连接, 提供可靠交付, 面向字节流. 适用于要求数据准确无误的应用(如文件传输、邮件).

不同操作系统上,进程标识符的格式是不一样的.为了解决这个问题,运输层使用了端口号,来统一标识进程.

端口号

端口号是一个16位的整数, 范围是 0 ~ 65535. 它用于在主机中唯一标识一个应用进程.

端口号只具有本地意义, 即端口号只是为了标志本计算机应用层中的各进程. 在因特网中不同计算机的相同端口号是没有联系的.

端口号的分类

端口号分为以下三类:

1. 熟知端口号 (Well-known Ports):

   • 范围: 0 ~ 1023
   • 由 IANA (互联网号码分配机构) 指派给 TCP/IP 最重要的一些应用程序.
   • 例如: FTP (21), SSH (22), Telnet (23), SMTP (25), DNS (53), HTTP (80), HTTPS (443).

2. 登记端口号 (Registered Ports):

   • 范围: 1024 ~ 49151
   • 为没有熟知端口号的应用程序使用. 使用这类端口号必须在 IANA 登记, 以防止重复.
   • 例如: MySQL (3306), Redis (6379), Tomcat (8080).

3. 客户端口号 (Ephemeral Ports / Dynamic Ports):

   • 范围: 49152 ~ 65535
   • 仅在客户进程运行时才动态选择, 因此又称为短暂端口号.
   • 当服务器进程收到客户进程的报文时, 就知道了客户进程所使用的端口号, 因而可以把数据发送给客户进程. 通信结束后, 该端口号可供其他客户进程以后使用.

访问网站的全过程

sequenceDiagram
    participant User as 用户主机
    participant DNS as 本地DNS服务器
    participant Web as 网站服务器

    Note over User: 1. 用户在浏览器输入 www.example.com

    %% DNS 解析过程 (UDP)
    rect rgb(240, 248, 255)
    Note right of User: DNS解析阶段 (通常使用UDP 53端口)
    User->>User: 检查本地hosts和缓存
    User->>DNS: 发送DNS查询请求 (UDP)
    Note right of User: 源端口:随机, 目的端口:53
    DNS->>DNS: 递归查询 (Root -> TLD -> Authoritative)
    DNS-->>User: 返回IP地址 (例如 1.2.3.4)
    end

    %% HTTP 请求过程 (TCP)
    rect rgb(255, 250, 240)
    Note right of User: HTTP请求阶段 (使用TCP 80/443端口)

    %% TCP 三次握手
    User->>Web: SYN (建立连接请求)
    Note right of User: 源端口:随机, 目的端口:80
    Web-->>User: SYN + ACK (确认并同意)
    User->>Web: ACK (确认)
    Note over User, Web: TCP连接建立完成 (三次握手)

    %% 数据传输
    User->>Web: HTTP GET 请求
    Web-->>User: HTTP 响应 (网页内容)

    %% TCP 四次挥手 (简化)
    User->>Web: FIN (断开连接请求)
    Web-->>User: ACK
    Web-->>User: FIN
    User->>Web: ACK
    Note over User, Web: TCP连接释放 (四次挥手)
    end

TCP

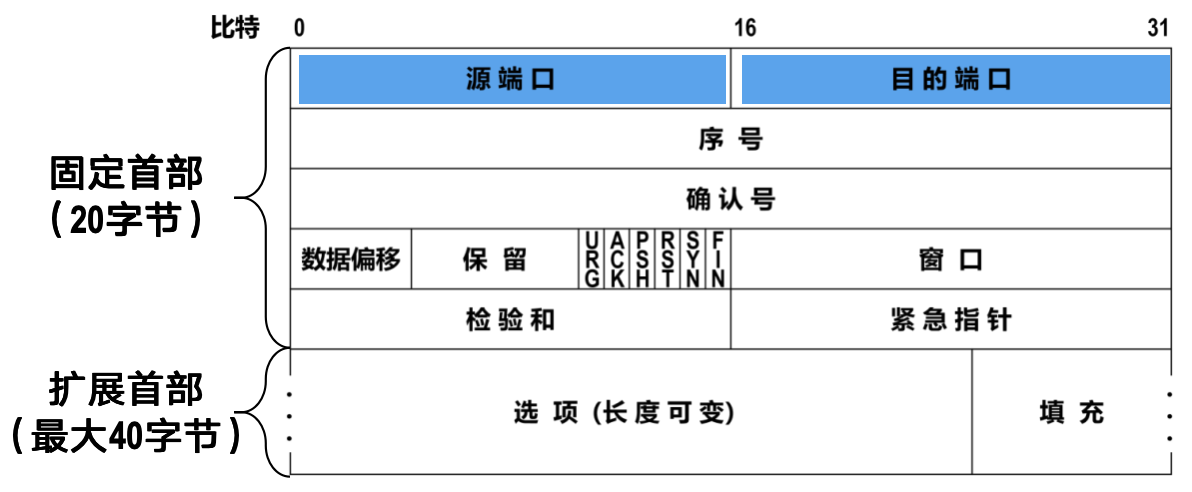

TCP的首部格式

TCP首部格式

1. 源端口 (Source Port): 16位。发送方的端口号。

2. 目的端口 (Destination Port): 16位。接收方的端口号。

3. 序号 (Sequence Number): 32位。本报文段所发送数据的第一个字节的序号。在建立连接时，SYN报文段会携带一个初始序号。

4. 确认号 (Acknowledgment Number): 32位。期望收到对方下一个报文段的第一个字节的序号。若确认号为N，则表示N-1及以前的数据都已正确收到。

5. 数据偏移 (Data Offset): 4位。表示TCP报文段的数据部分的起始位置距离TCP报文段的起始位置有多远，即TCP首部长度。单位是4字节（32位字）。因此，TCP首部最大长度为 (2^4 - 1) * 4 = 15 * 4 = 60字节。

6. 保留 (Reserved): 6位。保留为今后使用，目前必须置为0。

7. 标志位 (Flags): 6位。

   • URG (Urgent): 紧急指针有效。
   • ACK (Acknowledgment): 确认号有效。
   • PSH (Push): 立即发送数据。
   • RST (Reset): 重置连接。
   • SYN (Synchronize): 同步序号，用于建立连接。
   • FIN (Finish): 终止发送方数据，用于释放连接。

8. 窗口大小 (Window Size): 16位。接收方告知发送方自己还能接收多少字节的数据，用于流量控制。

9. 校验和 (Checksum): 16位。对整个TCP报文段（包括首部和数据）进行校验，由发送方计算，接收方验证。

   计算方法:

   1. 将 TCP 首部中检验和字段的值置为 0.

   2. 将 伪首部、TCP 首部 以及 数据载荷 这三部分划分成若干个 2 字节的字.

   3. 若这三部分的总长度不是偶数个字节, 则在最后添加 1 个 "全 0" 字节.

   4. 对划分出的全部 2 字节的字进行 反码算数运算求和, 并将求和结果 取反码.

   5. 将结果写入 TCP 首部中的检验和字段.

   校验和计算举例 (简化)

   假设我们有 3 个 4 位二进制数需要通过反码算术运算求和 (实际 TCP 使用 16 位, 原理相同):

   数据: 0111 (7), 1011 (11), 1100 (12)

   步骤 1: 前两个数相加

      0111
    + 1011
    ------
     10010  (产生进位 1)


   将进位加到末尾 (回卷, End-around carry):

      0010
    +    1
    ------
      0011


   步骤 2: 加上第三个数

      0011 (上一步的结果)
    + 1100
    ------
      1111 (没有进位)


   步骤 3: 取反码 (Checksum)

   ~  1111
   =  0000 (这就是校验和)


   什么是伪首部 (Pseudo Header)

   伪首部 是在计算校验和时，临时加在 TCP 首部前面的 12 个字节。它 不 会被发送到网络上，只是为了计算用的。

   目的: 验证数据包是否真的到达了正确的 IP 地址 (防止 IP 层路由错误)。

   结构 (12 字节):

   字段	长度	说明
   源 IP 地址	4 字节	发送方的 IP
   目的 IP 地址	4 字节	接收方的 IP
   保留位	1 字节	置 0
   协议号	1 字节	TCP 的协议号是 6
   TCP 长度	2 字节	TCP 首部 + 数据的长度

   校验和包含了伪首部，意味着 TCP 不仅校验了数据本身，还校验了 IP 地址，增加了可靠性。

10. 紧急指针 (Urgent Pointer): 16位。当URG标志位为1时有效，指出紧急数据在当前报文段中的偏移量。

11. 选项 (Options): 长度可变，最长40字节。例如，最大报文段长度（MSS）、窗口扩大因子、时间戳等。

12. 填充 (Padding): 长度可变。用于确保TCP首部长度是4字节的整数倍。

TCP的运输管理

TCP的连接与传输分为三个阶段:

1. 三次握手建立连接

2. 传输数据

3. 四次挥手释放连接

三次握手建立连接 (Three-Way Handshake)

TCP 建立连接的过程叫做握手，握手需要在客户和服务器之间交换三个 TCP 报文段。

图解

sequenceDiagram
    participant C as 客户端 (Client)
    participant S as 服务器 (Server)

    Note left of C: CLOSED (关闭)
    Note right of S: LISTEN (监听)

    Note over C,S: 第一次握手: 建立连接请求
    C->>S: SYN=1, seq=x
    Note left of C: SYN-SENT (同步已发送)
    Note right of S: 收到 SYN

    Note over C,S: 第二次握手: 确认并同意连接
    S->>C: SYN=1, ACK=1, seq=y, ack=x+1
    Note right of S: SYN-RCVD (同步收到)
    Note left of C: 收到 SYN+ACK

    Note over C,S: 第三次握手: 确认确认
    C->>S: ACK=1, seq=x+1, ack=y+1
    Note left of C: ESTABLISHED (已建立连接)
    Note right of S: ESTABLISHED (已建立连接)

1. 第一次握手 (Client -> Server):

   • 动作: 客户端发送 连接请求报文段.

   • 标志位: SYN=1 (表示这是一个连接请求), ACK=0.

   • 序号: seq=x (随机生成一个初始序号 ISN).

     这个初始序号会作为服务器端记录收到字节流的初始序号

   • 状态变迁: 客户端进入 SYN-SENT 状态.

   • 注意: SYN 报文段不能携带数据，但要消耗掉一个序号.

2. 第二次握手 (Server -> Client):

   • 动作: 服务器收到请求后，如果同意连接，则发送 确认报文段.

   • 标志位: SYN=1 (同步), ACK=1 (确认).

   • 序号: seq=y (服务器也随机生成自己的初始序号).

   • 确认号: ack=x+1 (期望收到客户端的下一个字节序号).

   • 状态变迁: 服务器进入 SYN-RCVD 状态.

   • 注意: 这个报文段也不能携带数据，也要消耗掉一个序号.

3. 第三次握手 (Client -> Server):

   • 动作: 客户端收到确认后，还要向服务器给出确认.

   • 标志位: ACK=1 (表示确认有效), SYN=0.

   • 序号: seq=x+1.

   • 确认号: ack=y+1.

   • 状态变迁: 客户端进入 ESTABLISHED 状态. 服务器收到后也进入 ESTABLISHED 状态.

   • 注意: ACK 报文段可以携带数据，如果不携带数据则不消耗序号.

为什么要三次握手？(Why 3-way?)

主要为了 防止已失效的连接请求报文段突然又传送到了服务器 (Preventing Stale Duplicates)，从而产生错误。

• 场景: 客户端发的第一个连接请求 SYN 在网络中滞留了，客户端超时重传了新的 SYN 并建立了连接。

• 问题: 等连接释放后，那个滞留的旧 SYN 终于到达服务器。

• 后果 (如果是两次握手): 服务器收到旧 SYN 就误以为客户端又要建连接，于是发出确认并建立连接，一直等待客户端发数据，导致服务器资源白白浪费。
• 三次握手的作用: 服务器收到旧 SYN 并回复 SYN+ACK 后，客户端发现这个确认号不对 (不是自己刚才发的)，就不会理睬 (不发第三次 ACK)。服务器收不到确认，就知道连接没建立。

四次挥手释放连接 (Four-Way Handshake for Termination)

数据传输结束后，通信的双方都可以释放连接。现在客户端和服务器都处于 ESTABLISHED 状态。

图解

sequenceDiagram
    participant C as 客户端 (Client)
    participant S as 服务器 (Server)

    Note over C,S: 第一次挥手: 客户端请求断开
    C->>S: FIN=1, seq=u
    Note left of C: FIN-WAIT-1 (终止等待1)
    Note right of S: 收到 FIN

    Note over C,S: 第二次挥手: 服务器确认断开
    S->>C: ACK=1, seq=v, ack=u+1
    Note right of S: CLOSE-WAIT (关闭等待)
    Note left of C: FIN-WAIT-2 (终止等待2)
    Note right of S: 此时服务器仍可发送剩余数据

    Note over C,S: 第三次挥手: 服务器请求断开
    S->>C: FIN=1, ACK=1, seq=w, ack=u+1
    Note right of S: LAST-ACK (最后确认)
    Note left of C: 收到 FIN

    Note over C,S: 第四次挥手: 客户端确认断开
    C->>S: ACK=1, seq=u+1, ack=w+1
    Note left of C: TIME-WAIT (时间等待)
    Note right of S: CLOSED (关闭)

    Note left of C: 等待 2MSL 后
    Note left of C: CLOSED (关闭)

1. 第一次挥手 (Client -> Server):

   • 动作: 客户端发送 连接释放报文段，停止发送数据。
   • 标志位: FIN=1.
   • 序号: seq=u (等于前面已传送数据的最后一个字节序号 + 1).
   • 状态: 客户端进入 FIN-WAIT-1 状态.

2. 第二次挥手 (Server -> Client):

   • 动作: 服务器收到 FIN，发出确认。
   • 标志位: ACK=1.
   • 序号: seq=v.
   • 确认号: ack=u+1.
   • 状态: 服务器进入 CLOSE-WAIT 状态. 客户端收到后进入 FIN-WAIT-2 状态.
   • 注意: 此时连接处于 半关闭 (Half-Close) 状态。客户端不再发数据，但服务器如果还有数据要发，客户端仍需接收。

3. 第三次挥手 (Server -> Client):

   • 动作: 服务器数据发完后，发送连接释放报文段。
   • 标志位: FIN=1, ACK=1.
   • 序号: seq=w.
   • 确认号: ack=u+1 (重复上次的确认).
   • 状态: 服务器进入 LAST-ACK 状态.

4. 第四次挥手 (Client -> Server):

   • 动作: 客户端收到 FIN，发出确认。
   • 标志位: ACK=1.
   • 序号: seq=u+1.
   • 确认号: ack=w+1.
   • 状态: 客户端进入 TIME-WAIT 状态，服务器收到后进入 CLOSED 状态.

为什么 Client 主要等待 2MSL? (TIME-WAIT)

1. 保证最后一个 ACK 报文段能够到达服务器: 如果第四次挥手丢失, 服务器会超时重传 FIN. 客户端必须保留这段时间来处理可能的重传.

2. 防止"已失效的连接请求报文段"出现在本连接中: 等待 2MSL (Maximum Segment Lifetime), 可以使本连接持续时间内所产生的所有报文段都从网络中消失.

---

TCP 流量控制

TCP 采用 滑动窗口 (Sliding Window) 机制来实现流量控制，目的是防止发送方发送数据过快，接收方来不及处理。在TCP首部里就有窗口字段，

接收窗口 (rwnd)

• 机制: 在 TCP 报文段首部的 窗口大小 字段中，接收方告诉发送方自己当前的接收缓存还可以接收多少字节数据。

• 作用: 发送方维护一个 发送窗口，其大小不能超过接收方告知的 接收窗口 (rwnd)。

• 动态调整: 随着接收方缓存被应用程序读取或填满，rwnd 会动态变化。

接受方在发送数据时，会带上rwnd,这个值的含义要结合ack的序号一起来看.它代表了接受方在收到ack-1的那一刻，还能接收多少字节的数据.

发送窗口 (Send Window)

发送窗口实际上就是\(min\{rwnd, cwnd\}\),其中\(cwnd\)是拥塞窗口.

发送方的发送窗口由 前沿 (Front Edge) 和 后沿 (Rear Edge) 定义。发送窗口内的数据是 允许发送 的 (包括已发送但未收到确认的，和允许发送但尚未发送的)。

• 后沿 (Rear Edge / Left Edge):

  • 含义: 表示已发送但尚未收到确认的最小序号。
  • 移动: 只能向 前 (右) 移动。
  • 触发: 当收到接收方发来的 新的确认 (New ACK) 时，后沿向前移动。
  • 不动: 如果没有收到新的确认，后沿不动。

• 前沿 (Front Edge / Right Edge):

  • 含义: 表示允许发送的最大序号 + 1。
  • 计算: 前沿 = 后沿 + 接收窗口(rwnd)。
  • 移动: 通常向 前 (右) 移动。
  • 触发:
    1. 收到新的 ACK (后沿前移)，且 rwnd 不变或变大。
    2. 后沿不动，但接收方通知的 rwnd 变大。
  • 不动:
    1. 没收到新 ACK，且 rwnd 不变。
    2. 收到新 ACK (后沿前移)，但 rwnd 变小了相同幅度 (这种情况不常见)。
  • 向后 (左) 移动 (不建议):
    • 这被称为 窗口收缩 (Window Retraction)。即接收方突然缩小了 rwnd，导致前沿不得不左移 (甚至跑到后沿左边)。TCP 标准强烈不建议这样做。

死锁场景 (Deadlock)

1. 接收方缓存满了，发送 rwnd = 0 (零窗口通知) 给发送方。

2. 发送方收到后，停止发送数据，等待接收方通知新的窗口大小。

3. 接收方应用程序读取了数据，缓存有了空间。接收方发送一个新的报文段通知 rwnd = 400。

4. 死锁: 如果这个通知报文段 在网络中丢失了。

   • 发送方还在苦苦等待接收方的非零窗口通知。

   • 接收方以为发送方收到了通知，正在等待发送方发数据。

   • 双方互相等待，产生死锁。

为了解决上述死锁，TCP 为每个连接设有一个 坚持定时器。

• 触发: 当发送方收到一个 rwnd = 0 的报文段时，就启动该定时器。

• 动作: 定时器到期后，发送方会发送一个 1字节 的探测报文段 (零窗口探测报文, Zero Window Probe, ZWP)，询问接收方现在的窗口大小。

  • 如果接收方回复仍是 rwnd = 0，则重置定时器，继续等待。

  • 如果接收方回复 rwnd > 0，则死锁解除，恢复数据发送。

TCP 拥塞控制

拥塞控制 与 流量控制 的区别:

• 流量控制: 是点对点的通信量控制, 主要解决接收方来不及接收的问题

• 拥塞控制: 是全局性的过程, 涉及到所有的主机、路由器, 主要解决网络中链路过载的问题.

TCP 拥塞控制基于 窗口 机制, 发送方维护一个 拥塞窗口 (cwnd, congestion window).

发送方实际能发送的数据量 = min(rwnd, cwnd). (取接收窗口和拥塞窗口的最小值).

TCP 拥塞控制主要有四种算法:

什么是 RTT (往返时间) 与 传输轮次?

• RTT (Round-Trip Time): 从发送方发送数据开始，到发送方收到接收方确认 (ACK) 为止所经历的时间。
• 传输轮次 (Transmission Round): 拥塞控制中常把 "往返时间 RTT" 称为一个 "传输轮次"。
  • 也就是把 当前拥塞窗口 cwnd 内所允许发送的全部报文段，都发送出去，并且 收到了对已发送的最后一个字节的确认，就算经过了一个传输轮次。

慢开始 (Slow Start)

这里,我们说cwnd的1,指的是1个MSS大小.比如,TCP报文段的最大长度为1KB,那么cwnd=1时,表示每次最多发送1KB的数据.

• 原理: 一开始不发送大量数据, 而是先探测一下网络的拥塞程度, 由小到大逐渐增大拥塞窗口.

• 增长规则: 每收到一个 ACK, cwnd 加 1 (意味着每个RTT轮次, cwnd 加倍, 呈指数增长).

• 门限 (ssthresh): 当 cwnd 达到 慢开始门限 (ssthresh) 时, 改用拥塞避免算法.

拥塞避免 (Congestion Avoidance)

• 原理: 让拥塞窗口 cwnd 缓慢增大.

• 增长规则: 每经过一个往返时间 RTT, cwnd 就加 1 (呈 线性增长), 而不是加倍.

• 拥塞发生时: 只要出现超时重传 (认为网络拥塞了):

  1. ssthresh 设为当前 cwnd 的一半.
  2. cwnd 重置为 1.
  3. 重新执行 慢开始.

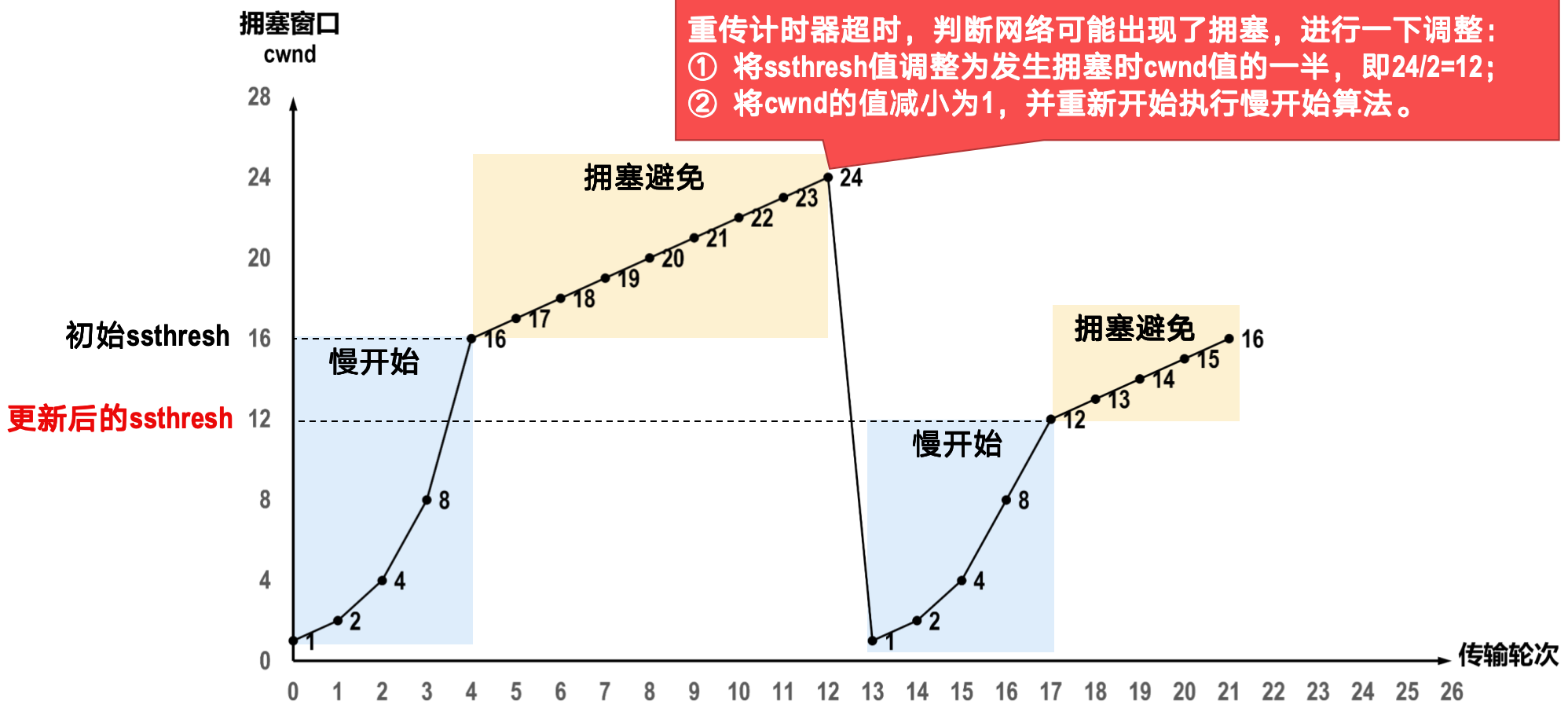

慢开始与拥塞避免

快重传 (Fast Retransmit)

• 机制: 接收方每收到一个失序的报文段, 就立即发出重复确认 (Duplicate ACK).
• 触发: 发送方只要连续收到 3个重复确认 (3-Duplicate ACKs), 就应当立即重传对方尚未收到的报文段, 而不必等待超时重传定时器.
• 作用: 大大提高了信道利用率.

快恢复 (Fast Recovery)

• 触发: 当发送方连续收到 3 个重复确认时 (说明是个别报文丢失, 网络可能没拥塞).
• 动作:
  1. ssthresh 设为当前 cwnd 的一半.
  2. 关键点: cwnd 设为新的 ssthresh 值 (而不是 1).
  3. 直接执行 拥塞避免 算法 (线性增长).

快重传与快恢复

TCP 超时重传时间的选择

TCP 采用一种自适应算法，根据测量的往返时间 RTT 动态地计算重传时间 RTO (Retransmission Time-Out)。

RTT与RTO

加权平均往返时间 (SRTT, Smoothed RTT)

第一个SRTT的值来自于第一个RTT,即SRTT = RTT

RTT 的值会随网络状况波动。TCP 不直接使用某一次的 SampleRTT，而是计算 加权平均往返时间 SRTT。

• 公式: \(SRTT = (1 - \alpha) \times Old\_SRTT + \alpha \times New\_RTT\)
• 参数: 标准推荐值 \(\alpha = 0.125\) (即 1/8)。
• 意义: 这样得出的 SRTT 更加平滑，不会因为一次偶然的 RTT 波动而剧烈变化。

RTT 的偏差的加权平均值 (RTTD, Deviation RTT)

第一个RTTD的值来自于第一个RTT的一半,即RTTD = RTT/2

为了如实反映 RTT 的波动程度，TCP 还需要计算 RTT 的偏差 (即 RTT 波动了多少)。

• 公式: \(RTT_D = (1 - \beta) \times Old\_RTT_D + \beta \times |SRTT - New\_RTT|\)

• 参数: 标准推荐值 \(\beta = 0.25\) (即 1/4)。

超时重传时间 (RTO) 的计算

RTO 应略大于 SRTT。根据 RFC 6298 建议，RTO 的计算公式为：

\[ RTO = SRTT + 4 \times RTT_D \]

Karn 算法 (Karn's Algorithm)

在重传报文段时，如果发送方收到了确认，就无法知道这个确认是对 刚才重传的报文 的确认，还是对 原先发送的报文 的确认。这会导致 RTT 测量不准。

Karn 算法规则:

1. 只要报文段重传了，就不采用其计算 SRTT (即不采样这次的 RTT)。

2. 报文段每重传一次，就把 RTO 增大一些 (典型的做法是取新的 RTO = 旧的 RTO \(\times\) 2， 这称为 指数退避)。
