词法分析¶

约 4491 个字 62 行代码 4 张图片预计阅读时间 23 分钟

为什么要把词法分析和语法分析分开

从本质上来说,词法分析使用的是DFA,语法分析使用的是CFG,如果不先做一步词法分析,语法分析当然也能涵盖词法分析的能力,但是会让语法分析的过程显得更复杂

Lexical Token¶

词法分析器会把字符流切分为一系列 Token。常见类别如下:

区分元字符与字面量

在正则中,. 通常是元字符；但放进引号后(如 "a.*"),可按普通文本处理。

Token 类别	作用	示例
关键字 (Keyword)	语言保留字,有固定语义	`if`, `while`, `int`, `return`
标识符 (Identifier)	程序员定义的名字	`sum`, `count`, `main`
字面量 (Literal)	直接写在代码里的常量值	`123`, `3.14`, `'a'`, `"hello"`
运算符 (Operator)	表示运算或比较	`+`, `-`, `*`, `/`, `==`, `=`
分隔符 (Delimiter / Punctuation)	分隔语句或表达式结构	`;`, `,`, `(`, `)`, `{`, `}`

实际上,字面量还可以分为NUM(整数)与REAL(实数)等.

类似的, 还有一些内容被称为 Non-tokens，它们在经过词法分析器时会被直接跳过或丢弃，不生成 Token 传递给语法分析器，主要包括：

空白字符 (Whitespaces)：包括空格 (Space)、制表符 (Tab)、换行符 (Newline) 等。它们的作用通常仅是为了分隔其他的 Token。
注释 (Comments)：包括单行注释（如 // ...）和多行注释（如 /* ... */）。代码注释纯粹是为了人类阅读，对程序的语义没有实质影响。
预处理指令 (Preprocessor Directives)：比如在 C/C++ 中的 #include、#define 等，它们通常在独立的预处理阶段或者词法阶段初就被执行或展开，不会作为原本的 Token 交给后端的分析阶段。

以下面这段代码为例:

#include<stdio.h>
#define ZERO 0.

/* find a zero */
float match0(char *s) {
    if (!strncmp(s, "0.0", 3))
    return ZERO;
}

有些编译器会预先过滤为:

float match0(char *s) {
    if (!strncmp(s,"0.0",3))
    return 0.;}

对应的 Token 序列可以写成:

FLOAT ID(match0) LPAREN CHAR STAR ID(s) RPAREN LBRACE
IF LPAREN BANG ID(strncmp) LPAREN ID(s) COMMA STRING(0.0) COMMA NUM(3) RPAREN RPAREN
RETURN REAL(0.0) SEMI
RBRACE EOF

词法分析与 Token 规则总结

标识符规则 (Identifiers): 标识符由字母和数字组成，且首字符必须是字母。其中，下划线 _ 被视为字母。
大小写敏感 (Case Sensitivity): 大写字母和小写字母是不同的（例如 Var 和 var 是两个不同的标识符）。
最长匹配原则 (Maximal Munch): 当输入流被解析为 Token 时，如果遇到一个字符，分析器会尽可能地去匹配能构成合法 Token 的最长字符串（例如遇到 == 会解析为一个等号运算符 Token，而不是两个赋值运算符 = 分离的 Token）。
非记号过滤 (Non-tokens): 空白字符 (空格、制表符、换行符) 以及注释都会被直接忽略，除非它们的作用是用于分隔其他的 Token。
必要的分隔: 在某些情况下（如相邻的标识符、关键字、常量之间），必须需要使用空白字符将它们隔开，否则它们会被根据最长匹配原则合并为一个 Token。

正则表达式¶

重复的内容不讲了,在这里

写法	含义	示例说明
`[abcd]`	匹配括号内任意一个字符	等同于 `(a \| b \| c \| d)`
`[b-g]`	匹配范围内的任意一个字符	等同于 `[bcdefg]`
`[b-gM-Qkr]`	匹配多个范围或独立字符中的任意一个	等同于 `[bcdefgMNOPQkr]`
`M?`	匹配 \(M\) 零次或一次（可选）	等同于 `(M \| ε)`
`M+`	匹配 \(M\) 一次或多次（至少一次）	等同于 `(M · M*)`
`.`	匹配除换行符外的任意单个字符	`a.c` 可匹配 `abc`、`a9c`
`"a.*"`	引号中的字符串按字面意义匹配	表示字符序列 `a.*` 本身,而不是“a 后跟任意字符”

下面,我们可以看一些例子:

if                                      { return IF; }
[a-z][a-z0-9]*                          { return ID; }
[0-9]+                                  { return NUM; }
([0-9]+"."[0-9]*)|([0-9]*"."[0-9]+)     { return REAL; }
("--"[a-z]*"\n")|(" "|"\n"|"\t")+       { /* do nothing */ }
.                                       { error(); }

if { return IF; }：遇到了保留字 if，直接返回 IF 这个 Token。
[a-z][a-z0-9]* { return ID; }：匹配以小写字母开头，后接零个或多个小写字母/数字的字符串。这就是前面定义的标识符规则，返回 ID。
[0-9]+ { return NUM; }：匹配一个或多个数字序列，返回整数型 Token NUM。
([0-9]+"."[0-9]*)|([0-9]*"."[0-9]+) { return REAL; }：左半部分匹配 123. 这种形式，右半部分匹配 .456 这种形式，共同构成了浮点数规则，返回 REAL。
("--"[a-z]*"\n")|(" "|"\n"|"\t")+ { /* do nothing */ }：用来匹配哪些Non-tokens
- 左边 "--"[a-z]*"\n" 用于匹配以 -- 开头的单行注释。
- 右边 (" "|"\n"|"\t")+ 用于匹配一个及以上的空格、换行或制表符（空白字符）。
. { error(); }：. 表示匹配除换行符以外的任何其他单字符。相当于一个兜底策略,如果前面的匹配都没对上,说明匹配出了问题,因此这里要返回一个报错

事实上,有了上面这些规则之后还无法完成词法分析的内容,因为仍然存在歧义

if8

"if8"既可以被识别为ID(if8),也可以被识别为IF NUM(8),我们应该如何区分这两种?

和计网里面学过的最长子网前缀匹配规则一样,当有一个串可以被多种方式匹配时,我们选择能匹配最长子串的方式,在这里就表现为ID(if8)
另外,如果两种方式都能匹配同样长的子串,我们按照匹配规则的重要性选择.因此,if会被当作IF而不是ID(if),因为保留字的匹配优先级更高.

FA¶

自动机的内容在这里

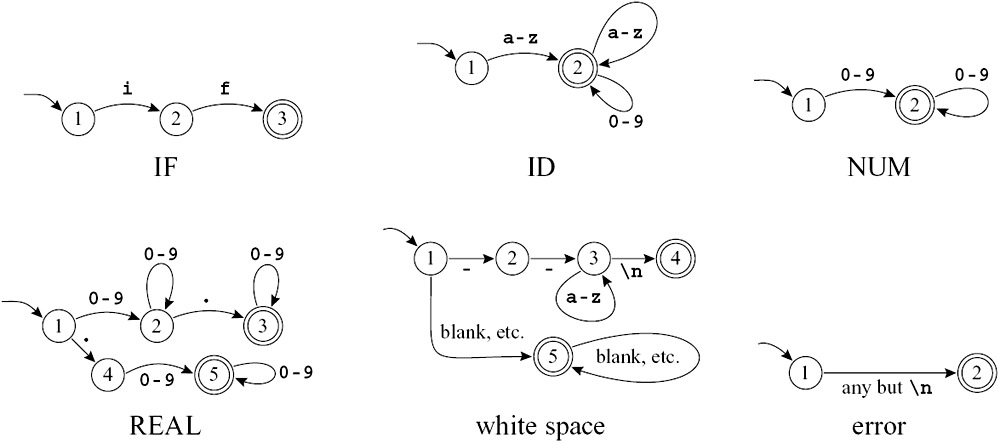

如下图,之前讨论的正则表达式可以写为如下的DFA:

DFA*6

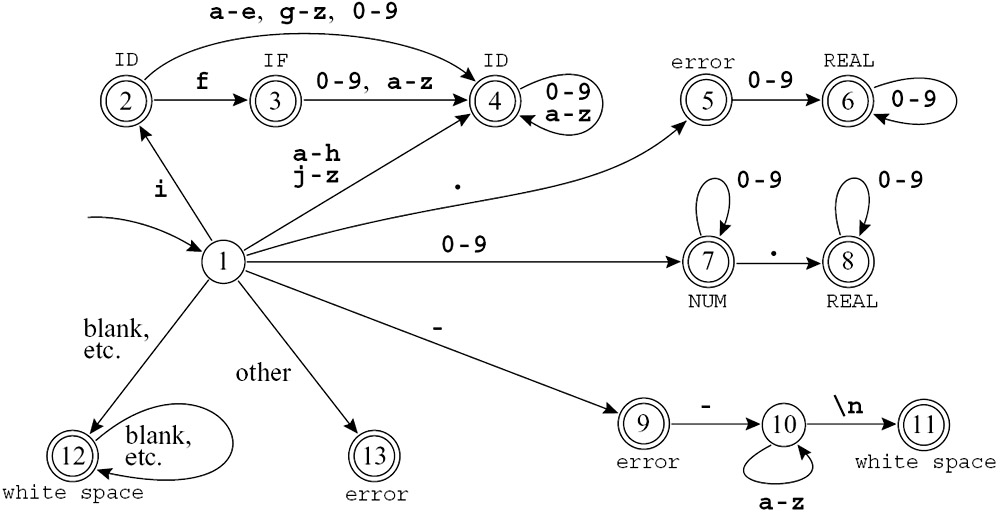

考虑到划分token的优先级,我们可以把上面的DFA汇总为:

DFA All-in-One

可以看到,在读取到一个i的时候,会先认为读取到的是一个ID,但是如果后续读取到一个f,就会把之前的i和现在的f合并成一个IF,这就是最长匹配原则和优先级原则的体现.

上面画成图之后,人比较容易看懂；但编译器真正实现时,一般不会拿着图一条边一条边地找,而是会把整个 DFA 编码成一个状态转移表 (transition matrix)。

DFA 的表驱动实现¶

所谓 transition matrix,本质上就是一个二维数组:

行表示当前状态编号
列表示当前读到的输入字符
表里的值表示: 读到这个字符后,应该跳到哪个状态

也就是说,原来图上的一条边:

状态 i --读到字符 c--> 状态 j

现在就可以写成:

edges[i][c] = j;

这样做的好处是,运行时不需要“在图里找边”,只要查一次表就行.

例如:

int edges[][] = {
/* columns    {0,1,2,...,-,...,e,f,g,h,i,j,...} */
/* state 0 */ {0,0,...},
/* state 1 */ {0,0,...7,7,7...9...4,4,4,4,2,4...},
/* state 2 */ {0,0,...4,4,4...0...4,3,4,4,4,4...},
...
}

它表达的意思其实很朴素:

state 1 这一行: 表示“当前在状态 1 时”,如果输入不同字符,分别该跳到哪里
比如某几列是 7,7,7,表示读到那几类字符时,都跳到状态 7
某一列是 2,表示读到那个特定字符时,跳到状态 2
某些列是 0,表示这个字符在当前状态下走不通

Dead State¶

为了统一处理“没有这条边”的情况,通常会专门留一个 Dead State（死状态）,一般记为 state 0.

它有两个特点:

如果某个状态遇到不合法字符,就跳到 state 0
state 0 无论再读到什么字符,都还停在 state 0

也就是所谓的“掉进去就出不来了”.

/* state 0 */ {0,0,0,0,0,...}

这行的含义就是: 从死状态出发,读任何字符都回到自己.

Finality Array¶

光有 edges 还不够,因为它只告诉我们怎么走,却没有告诉我们走到这里意味着什么。

所以还要再配一个 Finality Array，它的作用是记录:

哪些状态是终态 (final state)
这个终态对应的 Token 或动作是什么

例如:

state 2 -> ID
state 5 -> NUM
state 8 -> REAL

意思就是:

如果扫描最后停在状态 2,说明当前识别出了一个 ID
如果停在状态 5,说明识别出了一个 NUM
如果停在状态 8,说明识别出了一个 REAL

所以PPT里说的:

A "finality" array, mapping state numbers to actions

其实就是“建立一个从状态编号到动作/Token 类型的映射表”.

可以粗略写成:

int finality[] = {
    /* 0 */ NONE,
    /* 1 */ NONE,
    /* 2 */ ID,
    /* 3 */ NONE,
    /* 4 */ ID,
    /* 5 */ NUM,
    ...
};

其中:

NONE 表示这个状态还不是一个合法终态
ID、NUM 之类表示: 如果停在这里,就应该返回对应的 Token

前面说了 edges 和 finality 怎么配合,下面可以直接看一个真正扫描输入串的过程。
假设当前输入是:

if --not-a-com

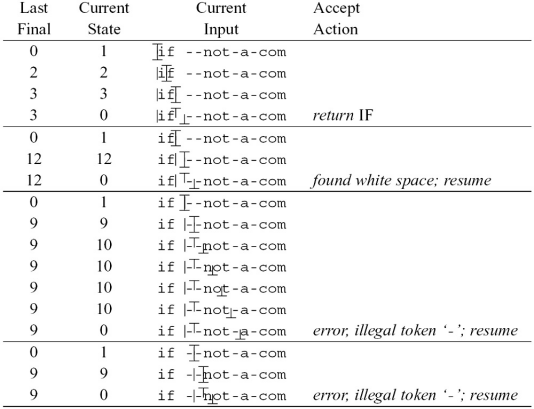

按表驱动方式扫描 if --not-a-com

表头含义识别 IF跳过空白符非法 Token总结

这里表格里的几列可以这样理解:

列名	含义
`Last Final`	最近一次到达的终态编号
`Current State`	当前自动机所在状态
`Current Input`	还没处理的输入,下划线 `_` 表示当前读头位置
`Accept Action`	如果此时需要停下来,应该执行什么动作

其中 Last Final 很关键,因为它记录的是:

虽然我们还在继续往后读
但“最近一次曾经读成一个合法 Token”的位置在哪里

这正是最长匹配原则在实现里的落点.

一开始从初态出发:

Last Final   Current State   Current Input
0            1               _if --not-a-com

读入 i 之后,到达某个可接受状态.此时:

当前串 i 可以先被看成一个普通标识符前缀
所以 Last Final 会先被更新

继续读入 f 之后:

自动机进入代表 IF 的终态
Last Final 更新为这个更“高级”的终态

再继续往后看,下一个字符是空格,而 IF 后面不能再直接接字母数字继续扩展:

Last Final   Current State   Current Input     Accept Action
3            0               if_ --not-a-com   return IF

这一步的意思是:

继续尝试转移时,发现走不通,掉进了 state 0
但没关系,因为我们还记得最近一次合法终态是 3
所以此时回退到那个终态对应的位置,执行 return IF

这就是:

先尽量往后读
一旦走不动,就返回最近一次合法匹配

识别完 IF 之后,扫描器不会停机,而是继续从空格开始扫描:

Last Final   Current State   Current Input
0            1               if_ --not-a-com
12           12              if _--not-a-com
12           0               if _--not-a-com   found white space; resume

这里说明:

空格本身也可以被 DFA 识别成某种“非 token”
对应的动作不是返回一个真正的 Token
而是 found white space; resume,也就是“发现空白符,跳过后继续扫描”

所以空白符虽然也会被自动机识别,但最后不会送给语法分析器.

继续往后,输入来到:

--not-a-com

自动机开始尝试匹配:

Last Final   Current State   Current Input
0            1               if _--not-a-com
9            9               if -_-not-a-com
9            10              if --n_ot-a-com
9            10              if --no_t-a-com
...
9            0               if --not-a_com   error, illegal token '-'; resume

扫描器起初把 - 当成可能的注释
所以 Last Final 先记下了状态 9
但随着后面继续读入,发现出现了[a-z]与\n之外的字符,说明是语法错误
最终转移失败,进入 state 0

于是扫描器就会:

回到最近一次合法终态
发现那个终态其实只对应一个单独的 -
但这里的上下文下它并不能构成合法 token
因此报错: illegal token '-'.这里的'-'指的是那个第一个-,因为Final State中只读到了那个-,后面的-not-a-com都没读到,所以报错时只能说是那个-不合法

后面的 resume 表示:

报错之后,扫描器不会整个停止
而是跳过这个出错位置,从后面继续扫描

自动机每读一个字符,就按 edges 转移
如果当前状态是终态,就更新 Last Final
只要还能继续匹配,就继续读
一旦走不通,也就是没有对应的转移,进入了State 0,就根据 Last Final 决定返回 token、跳过空白符,或者报告词法错误

词法分析器不是“读到一个字符就立刻决定”,而是会一边向前试探,一边记住最近一次合法终态。

这样一来,既能实现最长匹配,也能在失败时知道应该返回哪个 token、跳过哪些内容、或者从哪里开始报错并继续扫描。

NFA¶

如这里所讲,把正则表达式转换为一个NFA,再将NFA转换为DFA,是比较可行的一种做法.

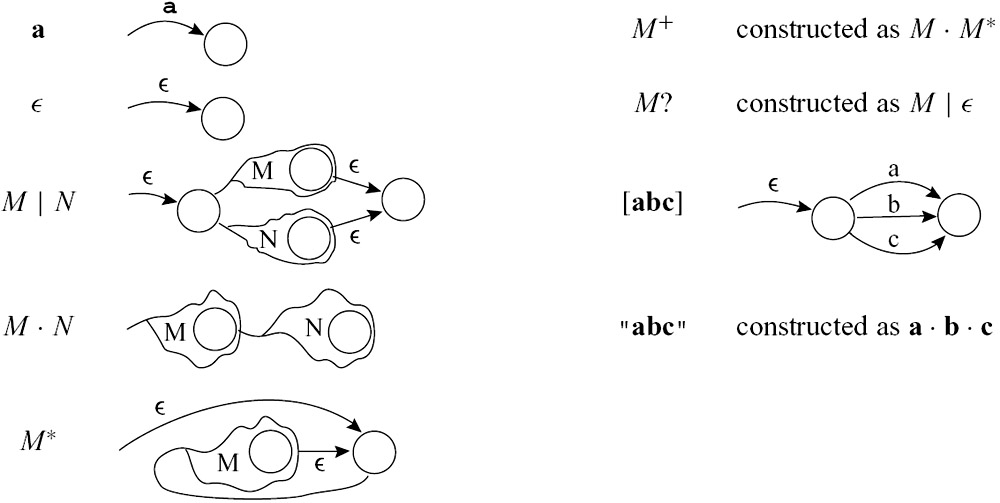

RE->NFA

NFA转DFA的算法from codex

也可以看 https://blog.csdn.net/weixin_43655282/article/details/108963761

实际上,就是一直从开始状态的\(\epsilon\)-closure出发,不断地计算新的状态集合,直到没有新状态产生为止.

两个基本操作算法步骤终态确定

在真正构造之前,先要会两个操作:

ε-closure(S): 从状态集合 S 出发,只沿着 ε 边一直走,所有能到达的状态都算进来
move(S, a): 从状态集合 S 出发,读入字符 a 后,所有可能到达的状态集合

实际构造时,每次真正算的新状态都是:

ε-closure(move(S, a))

设 NFA 的开始状态为 s0,那么:

先算出 ε-closure({s0})
把这个状态集合作为 DFA 的初态
对每个还没处理过的 DFA 状态 S,以及每个输入字符 a:
- 计算 T = ε-closure(move(S, a))
- 从 S 向 T 连一条标号为 a 的边
- 如果 T 是新集合,就把它加入 DFA 状态集合
重复上一步,直到没有新状态产生为止

\(F' = \{K \subseteq Q \mid K \cap F \neq \emptyset\}\)：终止状态集包含所有与NFA终止状态有交集的状态子集。

DFA中的等价状态¶

在得到NFA转换而来的DFA之后,有时我们可以对这个DFA进行最小化处理,也就是合并一些等价状态。

等价状态 (Equivalent States)

如果对于DFA中的两个状态 p 和 q，对于任意输入字符串 w，从状态 p 出发经过输入 w 最终停在一个接受状态的条件与从状态 q 出发经过输入 w 最终停在一个接受状态的条件完全相同，那么我们就称状态 p 和 q 是等价的。

划分等价状态的方法 (分组法)

这个方法的思想是: 不直接去证明“两个状态对任意字符串都一样”,而是先把看起来可能等价的状态放进同一组,再不断把其中“不真的等价”的状态踢出去。

初始分组不断细分构造最小 DFA例子

第一步只按“是不是终态”分:

所有终止状态放在一组
所有非终止状态放在一组

这是因为:

终态和非终态一定不等价
但同为终态的状态,或者同为非终态的状态,还有可能等价

接下来检查每一个组内部的状态。

对于同一组里的两个状态 s 和 t,如果对某个输入符号 a,它们转移到的状态不在同一组,那么 s 和 t 就不应该留在同一组里。

更形式化一点地说:

s 和 t 能留在同一组
当且仅当对每个输入符号 a,都有 trans[s, a] 和 trans[t, a] 落在同一组

如果不满足,就把原来的组拆开,形成几个更小的新组。

然后:

对所有组重复这个检查
只要某个组还能继续拆,就继续拆
直到所有组都稳定下来,不再变化为止

最后剩下的这些组,就对应最小化 DFA 里的状态。

当分组稳定后:

每一个组,就是最小 DFA 的一个状态
原来 DFA 的开始状态属于哪个组,哪个组就是新 DFA 的开始状态
只要一个组里含有原来的某个终态,这个组就是新 DFA 的终态

新 DFA 的边也很好加:

因为同一组里的所有状态,在同一个输入符号下,都会转移到同一组
所以可以直接把“组”当作新状态来连边

设这个 DFA 的状态集合是:

\[ Q = \{A, B, C, D, E\} \]

输入字母表:

\[ \Sigma = \{0, 1\} \]

终态是:

\[ F = \{C, D\} \]

转移表如下:

状态	`0`	`1`
`A`	`B`	`C`
`B`	`A`	`D`
`C`	`E`	`C`
`D`	`E`	`D`
`E`	`E`	`E`

第一步: 初始分组第二步: 检查终态组第三步: 检查非终态组第四步: 再检查一轮第五步: 得到最小 DFA

先按“终态/非终态”分组:

\[ P_0 = \{\{C,D\}, \{A,B,E\}\} \]

因为终态和非终态肯定不等价。

接着检查终态组 \{C, D\}。

对状态 C:

读 0 时,C \to E,而 E 在组 \{A,B,E\}
读 1 时,C \to C,而 C 在组 \{C,D\}

所以 C 的去向模式是:

\[ (\{A,B,E\}, \{C,D\}) \]

对状态 D:

读 0 时,D \to E,而 E 在组 \{A,B,E\}
读 1 时,D \to D,而 D 在组 \{C,D\}

所以 D 的模式也是:

\[ (\{A,B,E\}, \{C,D\}) \]

因此 C 和 D 仍然等价,这一组不用拆。

再检查非终态组 \{A, B, E\}。

对状态 A:

读 0 时,A \to B,而 B 在 \{A,B,E\}
读 1 时,A \to C,而 C 在 \{C,D\}

模式是:

\[ (\{A,B,E\}, \{C,D\}) \]

对状态 B:

读 0 时,B \to A,而 A 在 \{A,B,E\}
读 1 时,B \to D,而 D 在 \{C,D\}

模式也是:

\[ (\{A,B,E\}, \{C,D\}) \]

对状态 E:

读 0 时,E \to E,而 E 在 \{A,B,E\}
读 1 时,E \to E,而 E 仍在 \{A,B,E\}

模式是:

\[ (\{A,B,E\}, \{A,B,E\}) \]

所以 A 和 B 模式相同,但 E 不同,这一组需要拆开:

\[ \{A,B,E\} \Rightarrow \{A,B\}, \{E\} \]

于是新的划分为:

\[ P_1 = \{\{C,D\}, \{A,B\}, \{E\}\} \]

现在继续检查还能不能再拆。

检查 \{A,B\}:

A 的模式是 (\{A,B\}, \{C,D\})
B 的模式也是 (\{A,B\}, \{C,D\})

所以这一组不用拆。

检查 \{C,D\}:

C 的模式是 (\{E\}, \{C,D\})
D 的模式也是 (\{E\}, \{C,D\})

所以这一组也不用拆。

\{E\} 只有一个状态,当然也不用拆。

因此最终分组稳定为:

\[ \{\{A,B\}, \{C,D\}, \{E\}\} \]

所以最小化后:

A 和 B 合并成一个状态
C 和 D 合并成一个状态
E 单独保留

把新状态记成:

X = [A,B]
Y = [C,D]
Z = [E]

则最小 DFA 的转移表为:

新状态	`0`	`1`
`X = [A,B]`	`X`	`Y`
`Y = [C,D]`	`Z`	`Y`
`Z = [E]`	`Z`	`Z`

其中唯一的终态是:

\[ \{Y\} \]
