语法分析¶
约 4249 个字 46 行代码 1 张图片 预计阅读时间 22 分钟
基于CFG的parser有两种:
-
top-down parser: 从根节点开始,逐步展开到叶子节点
-
也就是从初始符号开始,根据产生式规则逐步替换成终结符
-
LL(K):Left-to-right scanning, Leftmost derivation, K lookahead tokens
-
-
bottom-up parser: 从输入字符串开始,逐步归约到根节点
- 实验中的parser.y就是这种写法
CFG的细节就不讲了.
CFG¶
我们期望实现的效果是,给定CFG文法,检验某个输入字符串是否符合这个文法.
可以先看一个简单例子. 设文法为:
下面说明串 id * id + id 可以由该文法推导出来,因此它属于这个文法生成的语言.
按最左推导(leftmost derivation)可写为:
因此:
Ambiguous grammar
上面的文法是二义性的(ambiguous),因为它可以有多于一个的最左推导. 例如:
而我们前面已经给出了另一种最左推导:
这两种推导对应两种不同的分组方式:
((id * id) + id)(id * (id + id))
因此同一个串对应了不止一棵语法树,所以该文法是二义性的.
为了消除这种歧义,我们选择引入更多的非终结符
-
E表示 expression -
T表示 term -
F表示 factor
改写后的无二义性文法可以写成:
这个改写的作用是:
E层只处理+和-T层只处理*和/F层只处理最基本的因子,如id、num、括号表达式
于是乘除只能先在 T 这一层归约,加减只能在 E 这一层归约,从而强制了:
*、/的优先级高于+、-- \(E \to E + T\)、\(E \to E - T\)、\(T \to T * F\)、\(T \to T / F\) 这样的左递归形式会对应左结合(left associativity).这相当于语法树不断向左下角延伸,从而保证了左边的表达式先被计算
$
在文法中,我们用 $ 来表示输入串的结束符(end of input),它不属于文法中的任何一个终结符. 例如,对于上面的文法,我们可以把输入串写成 id * id + id $,其中 $ 表示输入串的结束.
Recursive-descent parsing¶
前面讨论了 top-down parser 的基本思想. 更进一步,如果文法合适,我们甚至可以直接把文法翻译成一组递归函数,这就是递归下降分析(recursive-descent parsing).
它的核心思想很直接:
- 每个非终结符对应一个递归函数
- 调用某个函数,就表示“尝试匹配这个非终结符”
- 这个非终结符的每个产生式,在代码里通常对应这个函数中的一个分支
例如,考虑下面这个文法:
这个文法的结构很适合直接写成递归下降分析器. 例如:
S()负责匹配非终结符SL()负责匹配非终结符LE()负责匹配非终结符E
其中 L 的两个产生式
就可以直接翻译成下面这样的代码:
void L(void) {
switch (tok) {
case END:
eat(END);
break;
case SEMI:
eat(SEMI);
S();
L();
break;
default:
error();
}
}
这里的逻辑是:
- 如果当前记号是
END,就匹配产生式L \to end - 如果当前记号是
SEMI,就匹配产生式L \to ; S L - 否则说明输入不符合文法,调用
error()
其中:
tok表示当前向前看记号(current token)eat(x)表示“当前记号必须是x,然后读入下一个记号”error()表示语法错误
这样一来,文法规则就几乎一比一地变成了程序结构. 这也是递归下降分析最直观的地方: 文法的结构,基本上就是代码的结构.
上面的例子非常简单,因为每一个非终结符的产生式的第一个字符都是不同的终结符,这使得我们可以直接根据当前记号来选择匹配哪个产生式. 但是如果文法更复杂,就不一定能直接写成递归下降分析器了.
下面看一个更接近实际表达式处理的例子. 设文法为:
按照前面的思路,我们很自然会想“给每个非终结符写一个函数”. 比如:
void S(void) {
E();
eat(EOF);
}
void E(void) {
switch (tok) {
case ???:
E();
eat(PLUS);
T();
break;
case ???:
E();
eat(MINUS);
T();
break;
case ???:
T();
break;
default:
error();
}
}
问题马上就出现了: 如果当前记号是 num 或 id,那么 E 的三个产生式
看起来都“有可能”被使用. 也就是说,只看当前一个记号,我们并不能决定到底该选哪一个分支.
更严重的是,如果真的直接按 \(E \to E + T\) 把代码写成对 E() 的递归调用,那么 E() 一进入自己又会立刻调用自己,从而导致无限递归. \(T \to T * F\) 和 \(T \to T / F\) 也有同样的问题.
这说明一件事: 并不是所有 CFG 都能直接写成递归下降分析器.
综上,我们需要解决这两个问题:
-
首先,我们需要知道在这三个产生式中进行选择时,各自产生式可能出现的第一个终结符.
-
其次,如果多个产生式都可能以
num开始,就需要改写文法,使得在该处只能唯一地选择一个产生式.
下面先解决第一个问题:
首先,我们需要了解三个set:
Nullable(X) = true,如果 X 能够推导出空串 \(\epsilon\); 否则 Nullable(X) = false.
First(X) = {a | X \(\Rightarrow^*\) a\(\alpha\)},其中 a 是一个终结符, \(\alpha\) 是一个字符串.
也就是说,First(X) 包含了所有可能出现在 X 推导出的字符串开头的终结符.
Follow(X) = {a | S \(\Rightarrow^*\) \(\alpha X a \beta\)},其中 a 是一个终结符, \(\alpha\) 和 \(\beta\) 是字符串.
Follow(X)实际上和由X产生的字符串无关,它看重的是在整个生成过程中,X的后面可能会跟什么终结符.
有了这些定义之后,我们就可以回答这样一个问题:
- 对于非终结符 \(X\) 的某个产生式 \(X \to \gamma\),它可能以哪些终结符开头?
规则是:
-
任何属于 \(First(\gamma)\) 的终结符,都可能作为这个产生式推导结果的第一个终结符
-
如果 \(\gamma \Rightarrow^* \epsilon\),那么任何属于 \(Follow(X)\) 的终结符,也可能在选择 \(X \to \gamma\) 时出现在当前输入位置
也就是说,对产生式 \(X \to \gamma\) 来说,它对应的候选输入记号集合可以写成:
更准确地说:
这个集合的作用是: 当当前 lookahead token 落在这个集合里时,我们就可以考虑选择产生式 \(X \to \gamma\).
因此,只要我们写出了每个非终结符的 First 和 Follow 集合,就可以知道在每个非终结符的每个产生式处,应该选择哪个分支了.
接下来是具体的算法介绍.
Computing Nullable, First, Follow¶
Nullable 的计算¶
\(Nullable(X)=\text{true}\) 当且仅当 \(X \Rightarrow^* \epsilon\).
这个集合通常用迭代法计算,思路和不动点求解类似:
for each symbol X:
Nullable(X) = false
repeat
for each production X -> Y1 Y2 ... Yk:
if Nullable(Yi) = true for all 1 <= i <= k:
Nullable(X) = true
until Nullable did not change in this iteration
也就是说:
- 初始时先假设没有任何符号可以推出空串
- 如果某个产生式右侧的所有符号都可空,那么左侧非终结符也可空
- 持续重复,直到集合不再变化
First 的计算¶
\(First(X)\) 可以按归纳方式定义.
Base case:
- 如果 \(X\) 是终结符,那么
Inductive case:
- 如果 \(X\) 是非终结符,并且有产生式
那么:
而
其中:
- \(F_1 = First(Y_1)\)
- 如果 \(Y_1 \Rightarrow^* \epsilon\),那么 \(F_2 = First(Y_2)\); 否则 \(F_2 = \varnothing\)
- 依此类推
- 如果 \(Y_1Y_2\cdots Y_{k-1} \Rightarrow^* \epsilon\),那么 \(F_k = First(Y_k)\); 否则 \(F_k = \varnothing\)
直观理解也很显然,由于在First中的终结符一定要是在最左侧的,所以要么是 \(Y_1\) 的First,要么是后面一堆产生的First,前提是\(Y_1\)可以消失.
Follow 的计算¶
\(Follow(X)\) 一般通过迭代方式计算.
基例(base case):
- 初始时先假设没有任何终结符跟在 \(X\) 后面
归纳步骤(inductive case):
- 对任意字符串 \(\alpha,\beta\),如果有产生式
那么:
- 对任意字符串 \(\alpha,\beta\),如果有产生式
那么:
这两条规则的含义分别是:
- 如果 \(X\) 后面还跟着一个串 \(\beta\),那么 \(\beta\) 能出现的首终结符,也可能跟在 \(X\) 后面
- 如果 \(\beta\) 可以整体消失,那么原来能跟在 \(Y\) 后面的终结符,也能跟在 \(X\) 后面
因此,Nullable、First、Follow 三者通常都不是一次就能算完,而是要不断扫描全部产生式,直到结果不再变化为止.
Example
设文法为:
我们希望最后填出下表:
| Symbol | Nullable | First | Follow |
|---|---|---|---|
| \(Z\) | |||
| \(Y\) | |||
| \(X\) |
先判断哪些非终结符可以推出空串.
可以从最直接的产生式开始:
- \(Y \to \epsilon\),所以 \(Nullable(Y)=\text{true}\)
然后发现\(X \to Y\),满足最开始说的右边每个项都满足可空,那么 \(X\) 也可空,所以 \(Nullable(X)=\text{true}\)
但是 \(Z\) 的两个产生式 \(Z \to X Y Z\) 和 \(Z \to d\) 都不能推出空串,所以 \(Nullable(Z)=\text{false}\). 最终结果:
| Symbol | Nullable |
|---|---|
| \(Z\) | false |
| \(Y\) | true |
| \(X\) | true |
接下来计算 \(First\) 集合.
我们按照最原始的做法,一个一个产生式地去计算.
-
初始全部置空
-
\(Z \to X Y Z\) 中,因为 \(X,Y\) 可空,所以 \(First(Z)=First(Z) \cup First(X Y Z) = First(X) \cup First(Y) \cup First(Z)=\{ \}\)
-
\(Z \to d\) 中,因为 \(d\) 是终结符,所以 \(First(d) = \{d\}\),因此 \(First(Z) = \{d\}\)
-
\(Y \to c\) 中,因为 \(c\) 是终结符,所以 \(First(c) = \{c\}\),因此 \(First(Y) = \{c\}\)
-
\(Y \to \epsilon\) 中,因为 \(\epsilon\) 是空串,所以不考虑
-
\(X \to a\) 中,因为 \(a\) 是终结符,所以 \(First(a) = \{a\}\),因此 \(First(X) = \{a\}\)
-
\(X \to Y\) 中,\(First(X) = First(X) \cup First(Y) = \{a\} \cup \{c\} = \{a,c\}\)
这一轮发生了变化,所以还要进行下一轮:
- \(Z \to X Y Z\) 中,\(First(Z)=First(Z) \cup First(X Y Z) = First(X) \cup First(Y) \cup First(Z)=\{a,c,d\}\)
...后面就没有变化了,可以自己去尝试
因此最后的结果是:
| Symbol | First |
|---|---|
| \(Z\) | \(\{a,c,d\}\) |
| \(Y\) | \(\{c\}\) |
| \(X\) | \(\{a,c\}\) |
最后计算 \(Follow\) 集合.
同样,初始全部为空
-
\(Z = \to X Y Z\) ,这个式子我们可以得到:
-
\(Follow(X) = Follow(X) \cup First(Y Z) = Follow(X) \cup First(Y) \cup First(Z) = \{a,c,d\}\)
-
\(Follow(Y) = Follow(Y) \cup First(Z) = \{a,c,d\}\)
-
\(Follow(Z) = Follow(Z) \cup Follow(Z) = \{a,c,d\}\)
这是因为Z后面就空了,所以Z的Follow集合也包含Z的Follow集合
-
-
\(X \to Y\) ,这个式子我们可以得到:
- \(Follow(Y) = Follow(Y) \cup Follow(X) = \{a,c,d\}\)
...后面就没有变化了,因此最终结果是:
| Symbol | Follow |
|---|---|
| \(Z\) | \(\{\}\) |
| \(Y\) | \(\{a,c,d\}\) |
| \(X\) | \(\{a,c,d\}\) |
总的来说,要看\(First(X)\)里有什么,就要去看\(X\)可以产生什么;要看\(Follow(X)\)里有什么,就要去看\(X\)可以被什么产生.

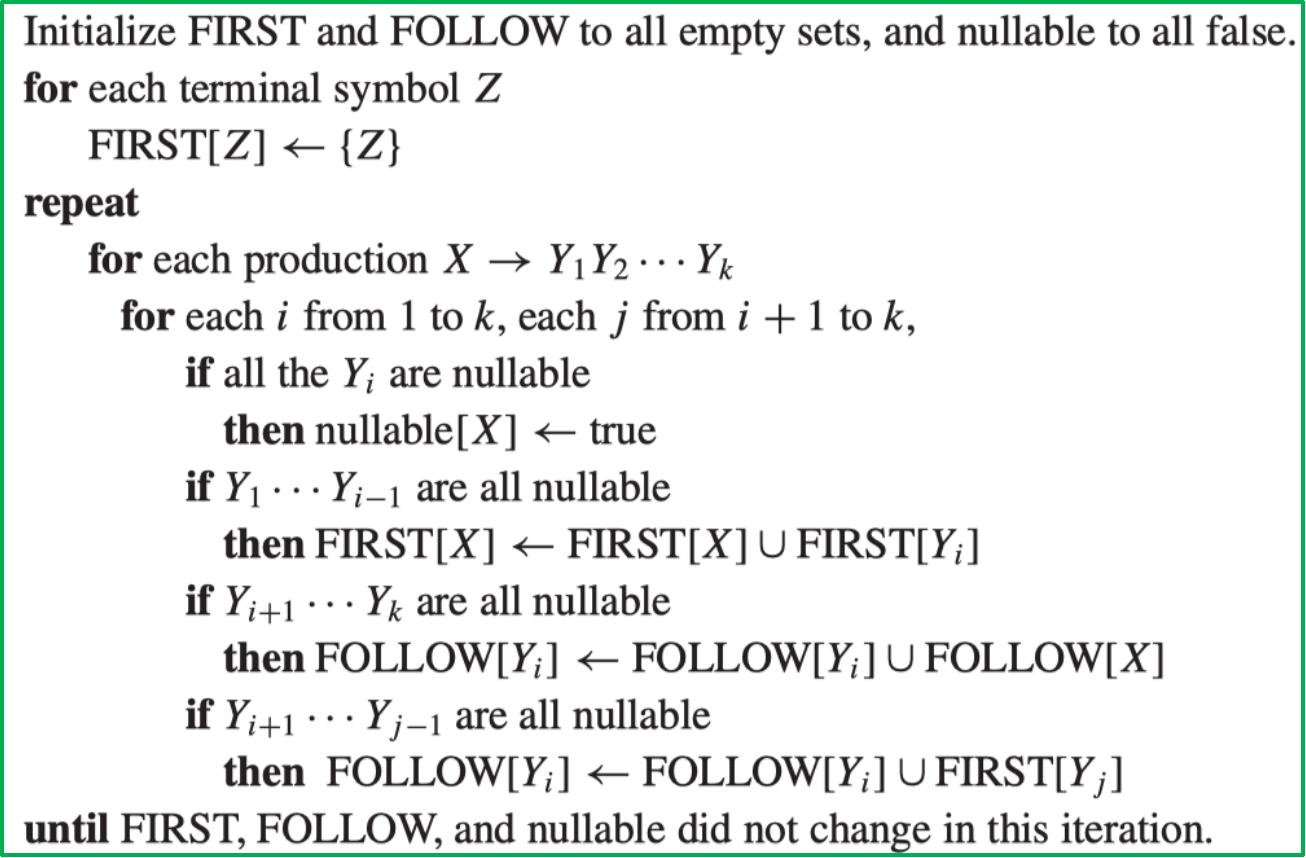

实际上,这里三个集合的计算可以同时进行:
计算parser规则¶
有了这三个集合的结果,我们就可以开始填表了.
表的结构如下:
| \(a\) | \(c\) | \(d\) | |
|---|---|---|---|
| \(Z\) | |||
| \(Y\) | |||
| \(X\) |
这个表的含义是:
-
行表示当前要展开的非终结符
-
列表示当前的 lookahead terminal
-
表项 \((X,T)\) 中填入的内容,表示“当栈顶是 \(X\) 且当前输入符号是 \(T\) 时,应该选择哪条产生式”
也就是说,如果我们已经算出了每条产生式的 \(Predict\) 集合,那么就可以把对应的产生式填到表里.
规则如下:
-
如果 \(T \in First(\gamma)\),那么就在第 \(X\) 行、第 \(T\) 列填入产生式 \(X \to \gamma\)
-
如果 \(\gamma\) 是可空的,并且 \(T \in Follow(X)\),那么也要在第 \(X\) 行、第 \(T\) 列填入产生式 \(X \to \gamma\)
实际上就是说,我们相信这个产生式能够满足下一个终结符是lookahead token的情况,所以就把它填到表里.
这里填完的结果是:
| \(a\) | \(c\) | \(d\) | |
|---|---|---|---|
| \(Z\) | \(Z \to X Y Z\) | \(Z \to X Y Z\) | \(Z \to X Y Z\) , \(Z \to d\) |
| \(Y\) | \(Y \to \epsilon\) | \(Y \to c\) , \(Y \to \epsilon\) | \(Y \to \epsilon\) |
| \(X\) | \(X \to a\) , \(X \to Y\) | \(X \to Y\) | \(X \to Y\) |
更细一点逐条看:
-
\(Z \to X Y Z\): 因为 \(First(XYZ)=\{a,c,d\}\),所以填入 \((Z,a)\)、\((Z,c)\)、\((Z,d)\)
-
\(Z \to d\): 因为 \(First(d)=\{d\}\),所以再填入 \((Z,d)\)
-
\(Y \to c\): 因为 \(First(c)=\{c\}\),所以填入 \((Y,c)\)
-
\(Y \to \epsilon\): 因为右侧可空,所以看 \(Follow(Y)=\{a,c,d\}\),于是填入 \((Y,a)\)、\((Y,c)\)、\((Y,d)\)
-
\(X \to a\): 因为 \(First(a)=\{a\}\),所以填入 \((X,a)\)
-
\(X \to Y\): 因为 \(First(Y)=\{c\}\),并且 \(Y\) 可空,还要并上 \(Follow(X)=\{a,c,d\}\),所以最终填入 \((X,a)\)、\((X,c)\)、\((X,d)\)
可以看到,这个表里出现了多个冲突:
- 在 \((Z,d)\) 处同时有 \(Z \to X Y Z\) 和 \(Z \to d\)
- 在 \((Y,c)\) 处同时有 \(Y \to c\) 和 \(Y \to \epsilon\)
- 在 \((X,a)\) 处同时有 \(X \to a\) 和 \(X \to Y\)
因此这个文法对应的预测分析表不是单值的,也就是说它不是 LL(1) 文法.
但它是 LL(2) 文法,因为如果我们看两个记号,就可以唯一地选择产生式了.
CFG中的栈¶
设文法为:
这个文法描述的是一类合法括号串. 对应的预测分析表可以写成:
| \(M[N,T]\) | ( |
) |
$ |
|---|---|---|---|
| \(S\) | \(S \to (S)S\) | \(S \to \epsilon\) | \(S \to \epsilon\) |
这里的规则是:
-
如果栈顶是终结符,并且它等于当前输入符号,那么执行
match -
如果栈顶是非终结符,那么根据预测分析表选择对应产生式进行展开
-
如果栈顶和当前输入都是
$,那么接受输入串 -
其他情况都表示语法错误
可以把它概括成一句话:
-
Terminal:
match -
Non-terminal:
derive
下面用输入串 ()$ 演示整个过程.
| Step | Parsing Stack | Input | Action |
|---|---|---|---|
| 1 | $S |
()$ |
\(S \to (S)S\) |
| 2 | $S)S( |
()$ |
match |
| 3 | $S)S |
)$ |
\(S \to \epsilon\) |
| 4 | $S) |
)$ |
match |
| 5 | $S |
$ |
\(S \to \epsilon\) |
| 6 | $ |
$ |
accept |
这个过程可以这样理解:
-
第 1 步栈顶是非终结符 \(S\),当前输入是
(,查表得 \(S \to (S)S\) -
展开时要把右侧逆序压栈,所以栈从
$S变成$S)S( -
第 2 步栈顶是终结符
(,与当前输入符号相同,因此匹配并同时弹出 -
第 3 步栈顶再次是 \(S\),当前输入是
),查表得 \(S \to \epsilon\),因此直接弹出 \(S\) -
第 4 步匹配
) - 第 5 步剩下的 \(S\) 在 lookahead 为
$时继续推出 \(\epsilon\) - 第 6 步栈和输入同时到达
$,因此接受
接下来,我们关注第二个问题:如果多个产生式都可能以 num 开始,就需要改写文法,使得在该处只能唯一地选择一个产生式.
其实就是把最左递归的文法改写成非左递归的文法:
一般来说,如果文法形如:
那么它生成的串的形式其实是:
也就是说,它表示“先生成一个 \(\beta\),然后在右边重复若干次 \(a\)”.
这实际上是有歧义的,因为\(First(A)\)里必然有\(First(\beta)\),所以我们无法根据当前输入的第一个记号来唯一地选择产生式.
为了消除左递归,可以把它改写成:
这里新引入的 \(A'\) 用来表示后面可以重复出现的那一串 \(a\).
