数据存储结构¶

约 2158 个字 6 行代码 13 张图片预计阅读时间 11 分钟

File Organization¶

数据库是以一系列文件的形式存储的每个文件都是有一系列记录组成的每个记录都是由一系列字段组成的

我们分为两部分内容讨论:记录是定长//不定长

Fixed-Length Records¶

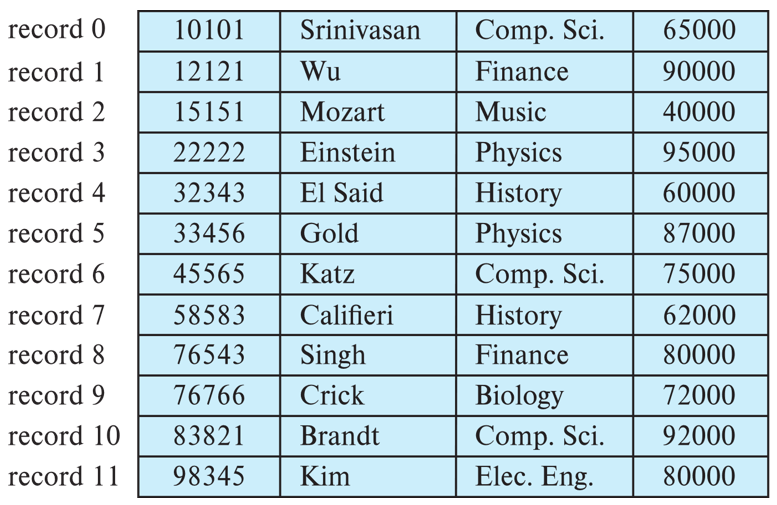

第i个记录从第\(n*(i-1)\)个字节开始,长度为n个字节

由于记录的长度比块小,可能会出现一个记录跨越了两个块的情况.为了避免这种情况,我们设定不允许一个记录跨越两个块.

对于定长记录的删除,有如下三种做法.

记录删除

依次前移最后一个记录覆盖Steam删除法

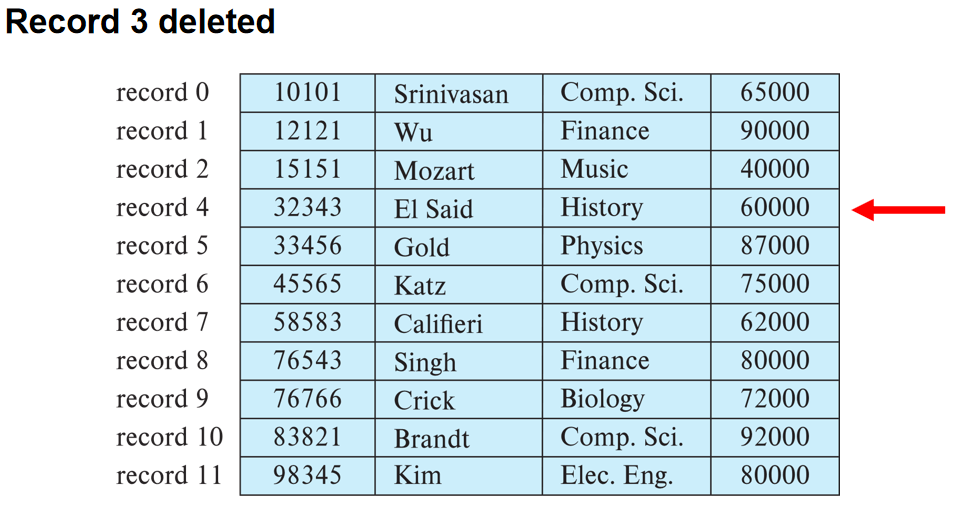

删除第i个记录,将第i+1到最后的记录依次前移一位,并在最后一个记录中填入空白.

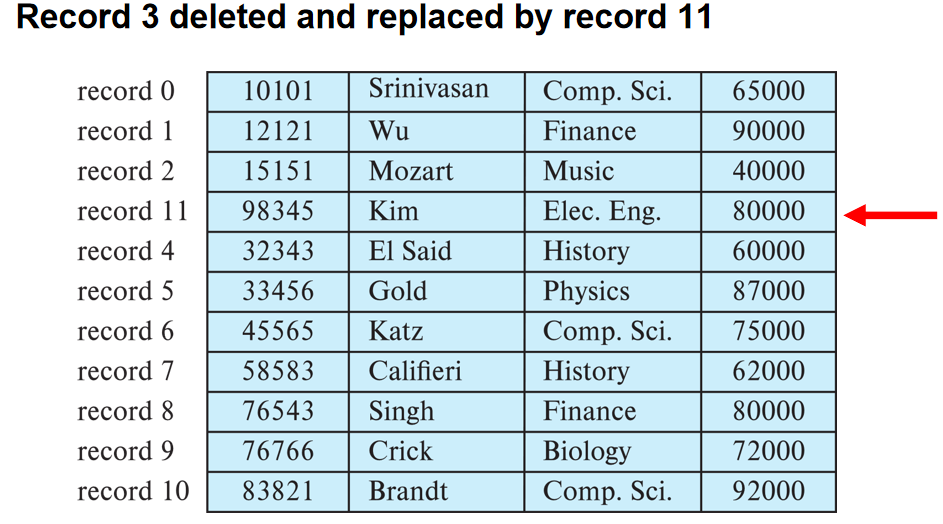

删除第i个记录,将最后一个记录覆盖第i个记录.

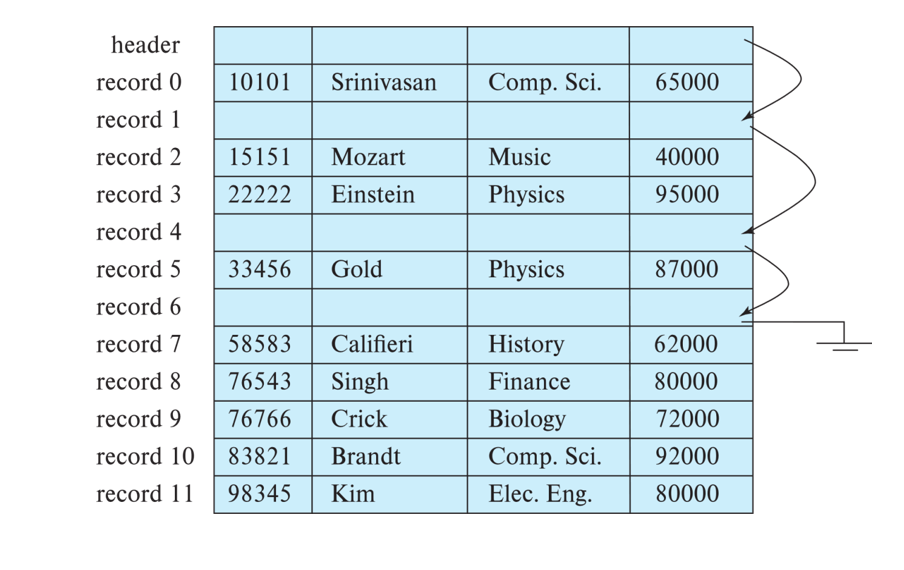

不移除记录,把所有空的记录链接起来,形成一个空记录链表.

Variable-Length Records¶

变长记录在数据库系统中出现的几种情况：

存储多种记录类型在同一个文件中
- 不同记录类型可能有不同的字段和长度
记录类型允许一个或多个字段具有可变长度
- 例如字符串类型(varchar)
- 不同记录中同一字段可能占用不同空间
记录类型允许重复字段
- 在一些较早的数据模型中使用
- 一个字段可能出现多次，导致记录长度不固定

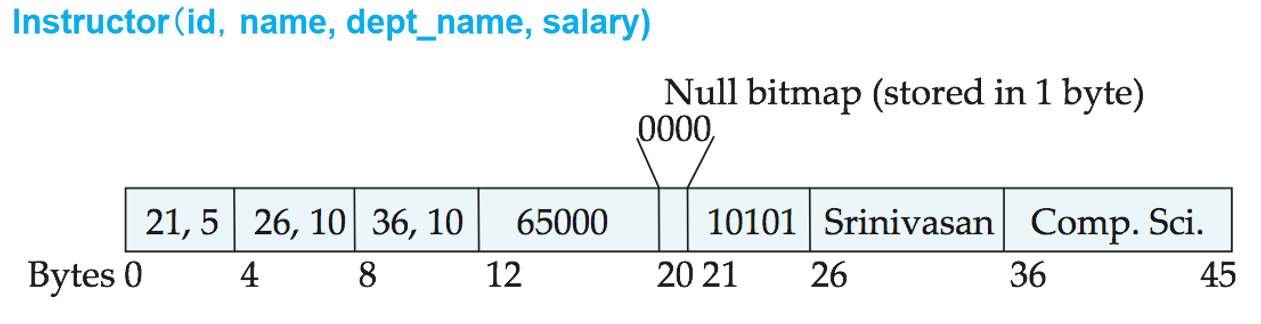

对于变长记录的属性,以(offset, length)的形式存储在记录中.

offset: 该属性的值在块中的起始位置
length: 值的长度

salary是定长的，所以直接存值

位置 20 放的 0000, 表示前面四个属性均是非空的, 1 表示空。

Slotted Page Structure（分槽页）¶

分槽页

分槽页是一种用于存储变长记录的页面组织方式，它允许记录在物理位置上移动而不改变其标识。

基本结构：

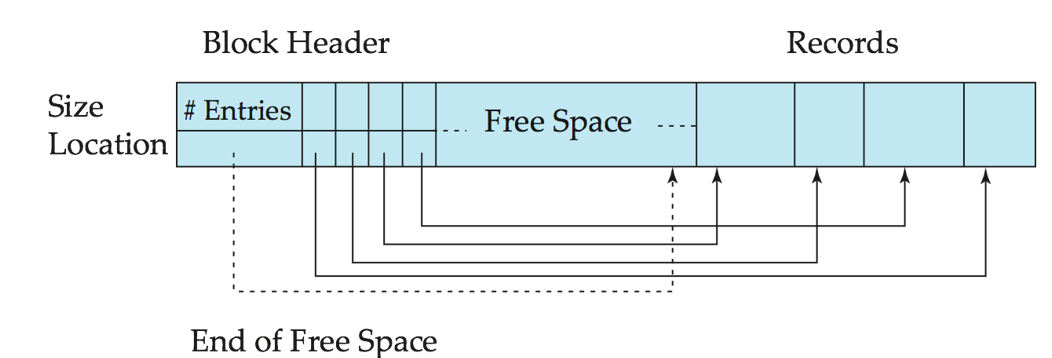

页头(Header)：包含:
- Record Entries的数目
- End of free space in block:指向空闲空间的指针
- 每个记录的位置和长度
槽目录(Slot Directory)：从页面头部开始，包含指向各记录的指针.指针不应该直接指向记录,而是指向槽目录中的槽号.
- 槽号：槽目录中每个记录的编号
- 槽目录的大小：槽目录的大小是固定的，通常为4字节
- 槽目录的起始位置：槽目录在页面中的起始位置
记录区域：从页面底部向上增长，存放实际的数据记录
自由空间：位于槽目录和记录区域之间的可用空间

工作原理：

每个记录通过槽号(slot number)来引用
槽目录保存每条记录在页面中的起始位置
新记录添加到空闲空间中
删除记录时可以通过重组页面来回收空间

Organization of Records in Files¶

记录在文件中有很多组织方式,比如我们在FDS和ADS中学过的数据结构

Heap:记录可以以任意顺序存储在文件中,没有特定的顺序.这种方式适合于小型文件,或者是经常进行插入和删除操作的文件.
Sequential:记录按照某个顺序存储在文件中,比如按照主键的顺序.这种方式适合于经常进行查询操作的文件.
B+-tree file organization:记录按照B+-tree的方式存储在文件中,这种方式适合于经常进行范围查询操作的文件.
Hash file organization:用一个哈希函数把记录的Search Key映射到一个地址上,指示这条记录应该放在文件里的哪个块中.这种方式适合于经常进行等值查询操作的文件.
Clustered file organization:把多个文件按照某种方式组织在一起,比如把多个文件按照主键的顺序组织在一起.这种方式适合于经常进行范围查询操作的文件.

Heap File Organization¶

文件被允许放在任何空余的位置.因此,对于这种存储方式,快速找到空闲的空间十分重要.

我们使用Free-Space Map来快速查找空闲空间.

Free-Space Map

Free-Space Map是一个数据结构，用于跟踪文件中空闲空间的分布情况。它可以帮助数据库系统快速找到可用的存储空间，以便插入新的记录。

基本结构：

Free-Space Map是一个位图，每个位表示文件中的一个块

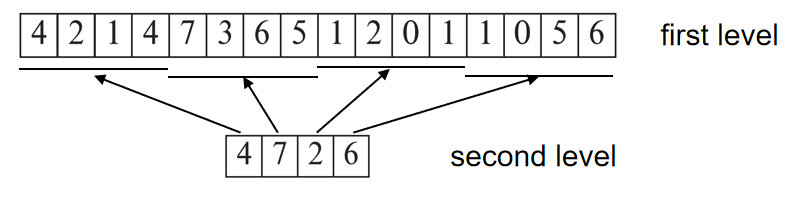

一个块是n-bit，例如，下图中每个块是3Bit，可以表示0-7的数，除以8就是块的空闲空间占比，
通过扫描Free-Space Map，可以快速找到空闲块的位置

Sequential File Organization¶

删除

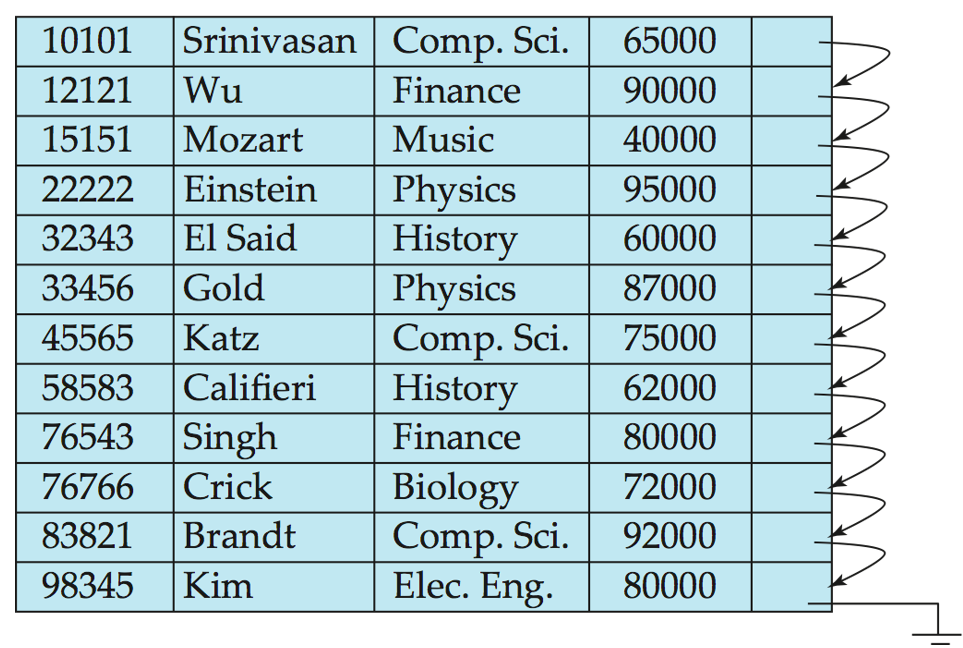

- 使用指针链
插入
- 先找到插入的位置
- 如果有空余的空间，直接插入
- 不然，插入到一个overflow block中
- 不管怎么样，都要更新指针链
需要定时重新整理顺序

Multitable Clustering File Organizatio¶

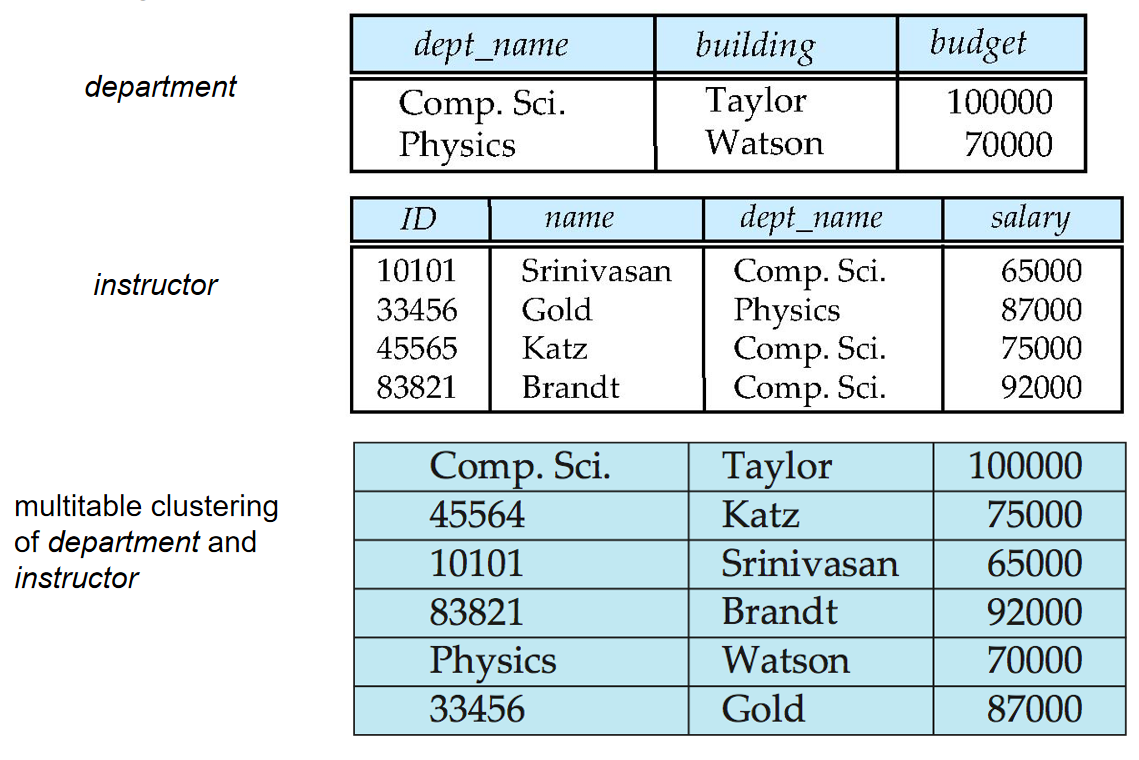

对于经常要连接在一起的两个表，可以放在一起。

Table Partitioning¶

Records in a relation can be partitioned into smaller relations that are stored separately

E.g., transaction relation may be partitioned into transaction_2018, transaction_2019, etc.

在查找时需要找遍所有的分区。

Data-Dictionary Storage¶

The Data dictionary (also called system catalog) stores metadata; that is, data about the data

元数据包括:

关系（Relations）信息📘
- 关系的名称
- 每个关系的属性名称、数据类型及长度
- 视图（View）的名称与定义
- 完整性约束（Integrity Constraints）
用户与账户信息👤
- 用户身份与权限信息
- 密码及认证信息
统计与描述性数据📊
- 每个关系中的元组（记录）数量
- 属性取值的分布情况（可选）
物理文件组织信息💾
- 关系的存储方式（如：顺序存储、哈希存储等）
- 关系的物理位置（例如所在文件、页号等）
- 索引结构与位置的信息

Buffer Management¶

Blocks are units of both storage allocation and data transfer.

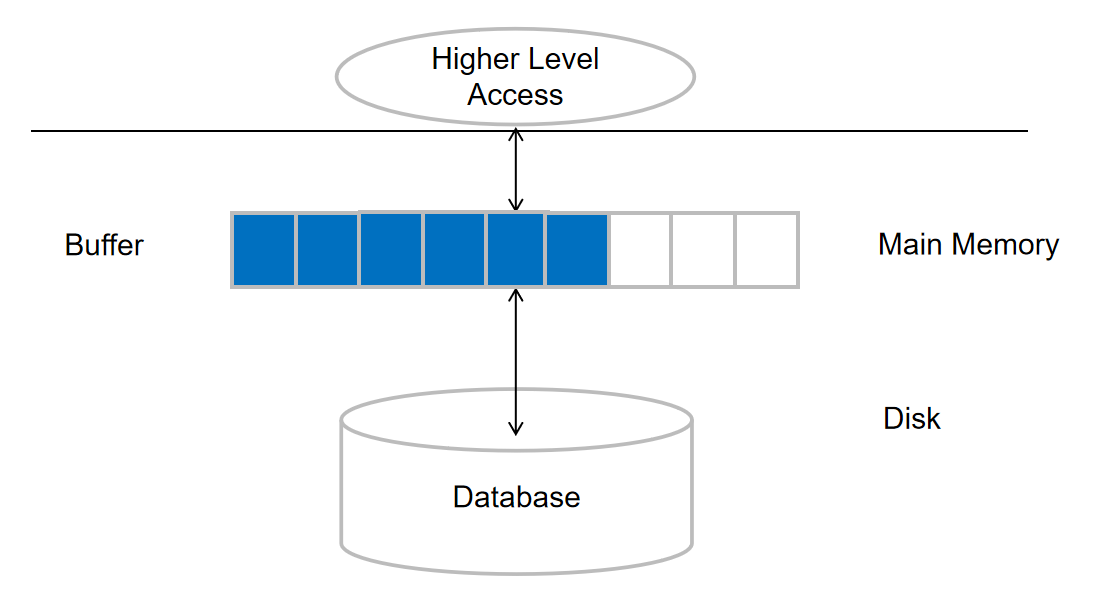

Buffer – portion of main memory available to store copies of disk blocks.

Buffer manager – subsystem responsible for allocating buffer space in main memory.

Buffer Manager要做什么¶

当程序需要访问磁盘上的数据块时，会调用Buffer Manager：

如果请求的块已在Buffer中
- Buffer Manager直接返回该块在内存中的地址
如果请求的块不在Buffer中
- Buffer Manager在Buffer中分配空间
- 如需要腾出空间，则替换（移除）某个其他块
- 被替换的块仅在自上次写入/从磁盘读取后被修改时才写回磁盘
- 从磁盘读取新块到Buffer，并向请求者返回该块在内存中的地址

Buffer Manager的策略¶

Buffer Manager在需要为新数据块腾出空间时，需要遵循一定的策略：

固定块(Pinned Block)机制¶

固定块：不允许被写回磁盘的内存块
固定过程：
- 在读/写数据块前进行固定(Pin)操作
- 读/写完成后进行解除固定(Unpin)操作
- 支持多个并发的固定/解除固定操作
固定计数器：
- 维护每个缓冲块的固定计数
- 只有当固定计数为0时，缓冲块才能被替换出去

缓冲区锁定¶

缓冲区需要共享锁和排他锁来保证数据一致性：

共享锁(Shared Lock)：允许多个进程同时读取
排他锁(Exclusive Lock)：仅允许一个进程独占访问

锁定规则¶

同一时刻只能有一个进程获得排他锁
排他锁与共享锁不能同时存在
多个进程可以同时获得共享锁

应用场景：锁机制防止在页面内容移动/重组时被并发操作读取，并确保同一时间只进行一次移动/重组操作。读取操作获取共享锁，更新操作需要排他锁。

Buffer-Replacement Policies¶

正如在计组中学过的，对于一个buffer，我们需要考虑替换策略。

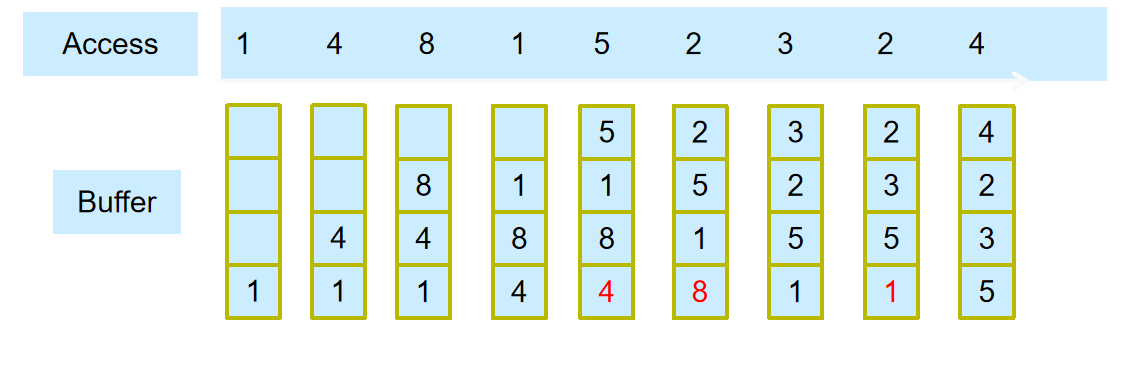

LRU

LRU strategy - replace the block least recently used

还有一些其他的策略：

Toss-immediate strategy:当一个block最后一个tuple被处理完时，就把这个block替换掉
MRU Strategy:替换掉最近使用的block
Buffer managers also support forced output of blocks for the purpose of recovery

Clock: An approximation of LRU¶

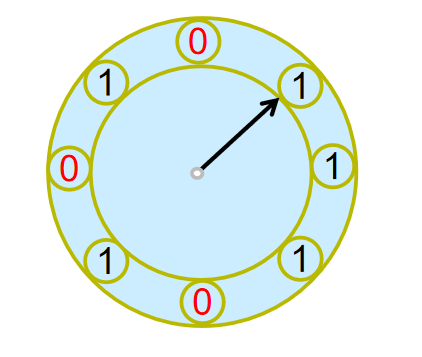

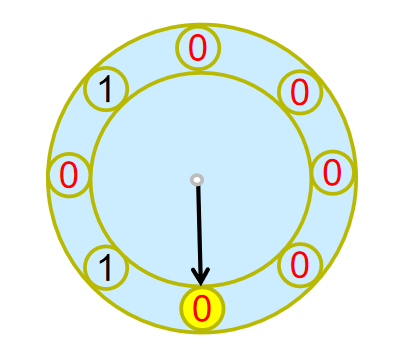

Arrange block into a cycle, store one reference_bit per block

When pin_count reduces to 0, set reference _bit =1

reference _bit as the 2nd chance bit

do for each block in cycle {
    if (reference_bit ==1)
        set reference_bit=0;
    else if (reference_bit ==0)
        choose this block for replacement;
    } until a page is chosen;

reference_bit为1表示这个block最近被使用过.
