Intermediate Representation

• Intermediate Representation (IR): 一种介于源代码和目标机器代码之间的抽象表示形式,用于编译器的优化和代码生成阶段.

IR 的本质Why Use IRCommon Forms Of IR

• IR 可以看作一种 abstract machine language.

• 它表达的是目标机器上将要执行的操作,但不会过早绑定到过多具体机器细节.

• 同时,IR 也尽量独立于具体源语言的语法细节.

• 因此,IR 起到了一种"中间桥梁"的作用: 前端把源程序翻译成 IR, 后端再把 IR 翻译成目标代码.

• 如果没有 IR, 编译器前端和后端会紧密耦合,不同源语言和不同目标机器之间难以复用.

• 引入 IR 后,编译器可以把"语义分析"与"机器相关代码生成"分离开.

• 比如,我们想在MIPS和x86两种不同的目标机器上生成代码,如果没有 IR,我们需要为每种源语言编写两套代码生成器(前端和后端),而有了 IR,我们只需要编写一套前端把源程序翻译成 IR,再编写两套后端把 IR 翻译成不同的目标代码即可.工作量从\(n \times m\)减少到\(n + m\).

• 编译器中可以使用很多不同形式的 IR.

• 常见的包括:

• Three-Address Code (TAC): 以三地址指令形式表示计算过程,便于线性化和后续优化.

• Static Single Assignment (SSA): 每个变量只赋值一次的表示形式,便于数据流分析和优化.

• Control Flow Graph (CFG): 用图结构表示基本块及其控制流转移关系.

• Abstract Syntax Tree (AST): 用树结构保留程序的语法层次,更接近源程序结构.

• Expression Trees / IR Tree: 用树表示表达式和语句的中间形式,例如 Tiger Compiler 中常用的 IR Tree.

Three Address of Code

TAC 是一种常见的 IR 形式,每条指令最多包含三个地址(操作数),通常表示为:

x = y op z

我们通常使用四元组来表示 TAC 指令,其中包含操作符和操作数:

(op, arg1, arg2, result)

Intermediate Representation Trees

一个好的IR应该:

• 容易从源程序生成

• 容易转换成目标代码

Why IR Must Be Simple

Complex EffectsWhy AST Cannot Map Directly To AssemRole Of IR

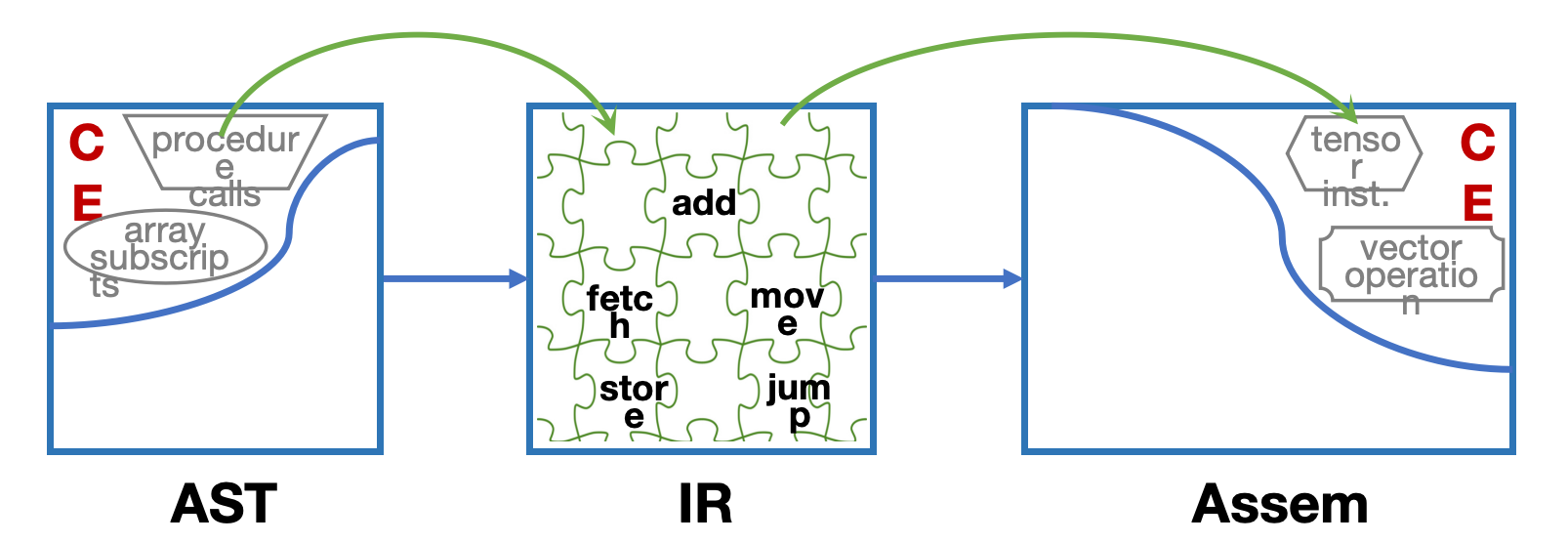

• 抽象语法(Abstract Syntax)中的某些结点可能带有 complex effects (CE).

• 例如图中的 procedure calls、array subscripts 这类结构,往往不仅仅对应一次简单操作.

• 它们可能同时包含取值、地址计算、控制转移、访存等多个动作.

• 机器语言中其实也存在复杂效果的指令,例如图中的 tensor inst.、vector operation.

• 问题在于: AST 中的复杂结构,和机器指令中的复杂结构,它们的效果 并不能一一良好对应.

• 也就是说,源语言里的一个复杂结点,未必能直接翻译成某一条目标机器指令.

• 反过来,目标机器上的一条复杂指令,也不一定正好对应某个源语言结构.

• 所以编译器不能简单地做"语法结点对机器指令"的直接映射.

• IR 必须足够简单,能够把抽象语法中的复杂操作 拆开(split up).

• 例如把一次复杂表达式拆成更基础的 fetch、store、add、move、jump 等小步骤.

• 然后在后端阶段,再根据目标机器的特点,把这些简单 IR 操作重新 组合(combine up) 成真正的机器指令.

• 因此,IR 的价值就在于: 它既不像 AST 那样过于接近源语言结构,也不像 Assem 那样过于依赖具体机器.

IR Tree Nodes

Two Kinds of IR Tree Nodes

Expressions (T_exp)Statements (T_stm)

• 表达式结点有return value.

• 但表达式在求值过程中,也可能产生side effects,比如修改某个寄存器的值.

• 语句结点没有返回值.

• 它们主要负责执行side effects或改变控制流control flow.

---

Expression Nodes

CONST(i)NAME(n)TEMP(t)BINOP(op, e1, e2)MEM(e)CALL(f, l)ESEQ(s, e)

• 表示整数常量 i.

• 表示符号常量 n,通常对应一个汇编标签(label).

• 表示临时变量 t,可以把它看作抽象机器中的寄存器.

• 表示对表达式 e1 和 e2 应用二元运算 op.

• 表示访问地址 e 所指向的内存内容.

• 一般情况下,MEM(e) 表示 fetch.

• 但当 MEM(e) 出现在 MOVE 的left child时,表示 store 的目标地址.

• 表示过程调用: 调用函数 f,参数列表为 l.

• 参数通常按从左到右的顺序求值.

• CALL 属于 expression,因为函数调用通常会返回一个结果.

• 先执行语句 s 的副作用,再计算表达式 e 的值.

• 它把 statement 和 expression 临时组合到一起.

Statement Nodes

MOVE(TEMP t, e)MOVE(MEM(e1), e2)EXP(e)JUMP(e, labs)CJUMP(op, e1, e2, t, f)SEQ(s1, s2)LABEL(n)

• 计算表达式 e,并把结果放入临时变量 t.

• 先计算 e1,得到地址 a.

• 再计算 e2,并把结果存入从地址 a 开始的 wordSize 字节内存中.

• 这里的 MEM(e1) 表示 store.

• 计算表达式 e,但丢弃其结果.

• 主要用于只关心副作用的表达式,例如函数调用.

• 无条件跳转到 e 所表示的目标位置.

• labs 给出所有可能的跳转目标,便于数据流分析.

• 先计算 e1 和 e2.

• 再用关系运算符 op 比较两者.

• 若条件成立则跳转到 t,否则跳转到 f.

• 先执行语句 s1,再执行语句 s2.

• 定义一个标签 n,作为控制流跳转的目标位置.

Translation into IR Trees

我们希望将给定的抽象语法树(AST)翻译成 IR 树,以便后续的优化和代码生成.

Expressions

AST -> IR

我们想要将AST中的Exp节点翻译为IR Tree中的节点,分为以下三类:

Ex: 有返回值的表达式Nx: 无返回值的表达式Cx: 条件表达式

• 对应 IR 中的 T_exp 节点

• a+b-> BINOP(PLUS, Ex(a), Ex(b))

• 对应 IR 中的 T_stm 节点

• 这类表达式求值后不产生返回值,只执行副作用

• while-> SEQ(CJUMP(...), SEQ(...))

• 对应 IR 中的条件跳转 (CJUMP)

• 例如 a < b 可以翻译成 CJUMP(LT, Ex(a), Ex(b), trueLabel, falseLabel)

---

在翻译过程中,有时需要将一种类型的表达式转换为另一种类型的等价表达式.

• 考虑 Tiger 语句: flag := (a>b | c<d)

• 右侧 (a>b | c<d) 是一个条件表达式,自然翻译为 Cx (条件跳转),但赋值语句要求右侧是一个有返回值的表达式 Ex,因此需要将 Cx 转换为 Ex

在C语言中,这个to_ex很好写:

if(cx) {
    ex = 1;
} else {
    ex = 0;
}

这段代码对应的IR Tree如下:

SEQ(
    MOVE(TEMP ex, CONST 1),
    SEQ(
        CJUMP(..., trueLabel, falseLabel),
        SEQ(
            LABEL falseLabel,
            MOVE(TEMP ex, CONST 0),
            LABEL trueLabel
        )
    )
)

回到上面具体的例子 flag := (a>b | c<d),实际翻译结果为:

MOVE(TEMP r, CONST 1)
CJUMP(GT, a, b, t, z)
LABEL z
CJUMP(LT, c, d, t, f)
LABEL f
MOVE(TEMP r, CONST 0)
LABEL t
TEMP r

其中:

• r 是临时变量,用于存储最终结果
• t 是条件为真时的跳转标签
• z 是第一个条件为假时的中间标签
• f 是两个条件都为假时的标签

Simple Variables

在这一部分,我们想解决的问题是,当原语言里有一个简单变量 x 时,我们应该找到它在寄存器或者内存中的位置,并生成相应的 IR Tree 来访问它.

• 变量在内存中:

  • MEM(BINOP(PLUS, TEMP fp, CONST k)),它表示访问位于帧指针 fp 偏移 k 位置的内存内容,也就是访问变量 x 的值.

  • 变量在寄存器中:

  • TEMP t,它表示访问临时变量 t,也就是访问变量 x 的值.

---

Array Variables

不同语言中,数组变量的含义不同,例如C语言中的数组变量 a 实际上是一个常量指针,它指向数组的第一个元素.而Pascal语言中的数组变量 a 则是一个真正的数组对象,它包含了所有元素的值.

因此,在翻译数组变量时,我们需要根据具体语言的语义来生成相应的 IR Tree.

Structured L-Values

L-Values

• L-value 是指可以出现在赋值语句左侧的表达式,它表示一个内存位置或者寄存器位置,可以被赋值.

• 例如在 x = 5 中,x 是一个 L-value,它表示一个内存位置或者寄存器位置,可以被赋值为 5.

• 左值同样也可以作为右值

在我们这门课中学的Tiger语言中,只有标量左值,但是C语言中存在结构体这种Structured L-value,它的大小就不再是简单的WordSize,而是一个更大的值,因此我们在取地址的时候,需要加上size字段.

Subscripting and Field Selection

没什么好讲的...

一般来说,左值都被优先翻译为地址,例如a = 2中的a被翻译为要写入的地址,而不是这个地址中存储的值.

当左值需要被当作右值使用的时候,我们就需要用Mem来取值,例如b = a中的a被看作值,我们用Move(TEMP b, MEM(a))来实现.

Conditiional

大概可以写为一堆CJUMP,LABEL和SEQ的组合,没有什么特别的东西.

While loop

对于一个形如

while condition do body

的while循环,我们可以写为如下格式:

test:
     if not(condition) goto done
     body
     goto test
done:

For loop

每一个for循环都可以被翻译成一个while循环

Function Call

直接用CALL节点来表示函数调用,参数列表按照从左到右的顺序求值.

唯一需要注意的就是在上一章学的static_link的实现,我们需要在函数调用时传递正确的静态链指针,以便被调用函数能够访问到正确的变量环境.

Translation of Declarations

Function Declarations

函数的翻译包含三个部分: prologue (入口代码)、body (函数体) 和 epilogue (出口代码).

Function Translation Structure

Prologue (入口代码)Body (函数体)Epilogue (出口代码)

函数入口处需要完成以下工作:

• 伪指令: 标记函数开始

• 函数标签: 定义函数名对应的标签

• 栈指针调整: 调整栈指针以分配新的栈帧

• 保存参数:

  • 将"逃逸"的参数 (包括静态链 static link) 保存到栈帧中
  • 将非逃逸参数移动到新的临时寄存器中

• 保存寄存器: 保存被调用者需要保存的寄存器 (callee-save registers),包括返回地址寄存器

• Tiger 函数的函数体是一个表达式

函数出口处需要完成以下工作:

• 移动返回值: 将函数返回值移动到指定的返回值寄存器

• 恢复寄存器: 恢复之前保存的 callee-save 寄存器

• 栈指针恢复: 重置栈指针以释放栈帧

• 返回指令: JUMP 到返回地址

• 伪指令: 标记函数结束
