垃圾回收

约 3397 个字 78 行代码 8 张图片 预计阅读时间 18 分钟

在c和cpp中,我们使用malloc或者new来申请内存,但是我们需要自己来释放内存,如果忘记了释放内存,就会造成内存泄漏,如果释放了已经释放的内存,就会造成悬空指针,这些都是非常麻烦的事情.

为了解决这个问题,许多现代编程语言都引入了垃圾回收机制,垃圾回收机制会自动管理内存,当一个对象不再被使用时,垃圾回收器会自动释放它占用的内存.

Garbage

• 垃圾 (Garbage): 已分配但不再使用的存储空间

• 理想状况下，任何非动态活跃 (即在未来的计算中不会被使用) 的记录都是垃圾。但判断一个对象是否为垃圾是不可判定的 。

• 因此我们需要依赖保守近似 ：堆中分配的记录如果不能通过任何程序变量的指针链到达，即为垃圾。

  • 不可达 \(\rightarrow\) 垃圾
  • 垃圾\(\rightarrow\) 可能可达

• 一个对象 \(x\) 是可达的 当且仅当：

  • 一个寄存器包含指向 \(x\) 的指针，或者
  • 另一个可达对象 \(y\) 包含指向 \(x\) 的指针。

下面我们介绍几种垃圾回收的算法

---

Mark-and-Sweep Collection

Mark-and-Sweep Collection是一种基于DFS的算法

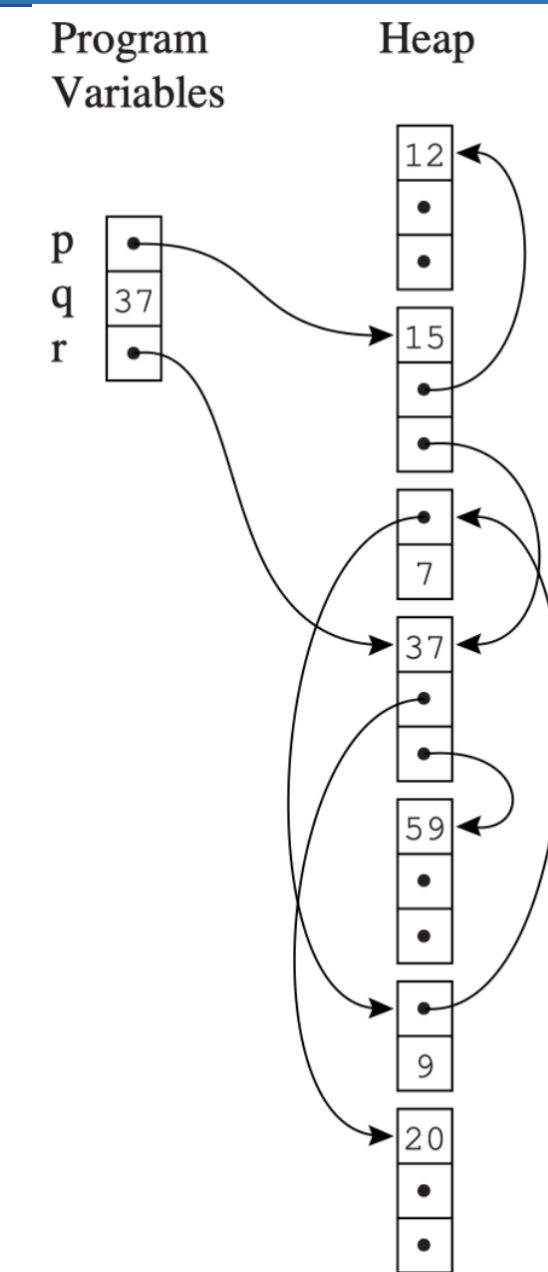

对于每个元素用list指向其他元素的结构,我们实际上可以将其视为一个有向图.

而后,我们从Progarm Variables出发,对这个有向图进行DFS,将访问过的节点标记为reachable,最后将没有被标记为reachable的节点删除掉.

function DFS(x)
if x is a pointer into the heap
   if record x is not marked
      mark x
      for each field fi of record x
             DFS(x.fi)

标记阶段结束后，任何没有被标记的节点都一定不可达，因此是垃圾，需要被回收。

回收通过 sweep phase 完成：垃圾回收器从堆的第一个地址扫描到最后一个地址，检查堆中的每一个节点：

• 如果节点没有被标记，说明它是垃圾，可以被回收。
• 这些被回收的垃圾节点可以重新链接成一个链表，即 freelist，供后续内存分配使用。
• 如果节点已经被标记，说明它仍然可达，不能回收；但 sweep 阶段需要清除它的标记位，为下一次垃圾回收做准备。

因此，Mark-and-Sweep 的整体过程可以概括为：

1. Mark：从根集合出发，标记所有可达节点。

2. Sweep：线性扫描整个堆，回收未标记节点，并取消已标记节点的标记。

---

Pointer Reversal

我们都知道,传统的DFS需要用到递归或者栈,这会占据大量的额外空间,为此,我们有一个思路:

如果我们通过cur.fi访问到了child,那么根据DFS的原则,这一条路径不可能再走第二遍,因此,我们可以把cur.fi的值临时重置为cur的父节点,这样,在DFS需要回溯的时候,就不需要用栈来保存访问的路径了.

核心思想

Pointer Reversal 的目标是在 Mark 阶段用 \(O(1)\) 的额外空间完成 DFS。

普通 DFS 需要一个显式栈或递归调用栈来保存“从哪里来、接下来访问哪个字段”。Pointer Reversal 直接借用对象内部的指针字段，把正在遍历的边临时反转，用堆对象自身记录回溯路径。回溯时再把被修改的指针恢复成原值。

变量含义算法执行过程性质

• cur: 当前正在访问的节点，对应课件中的 x。
• child: 从 cur 的第 fieldIndex 个字段读出的子节点，对应课件中向下访问时的 y。
• finishedChild: 刚刚处理完成、需要恢复到父节点字段中的子节点，对应课件中回溯时的 y。
• parent: 当前 DFS 路径上的父节点，也可以理解为模拟栈顶，对应课件中的 t。
• done[cur]: 记录节点 cur 已经处理到第几个字段。
• cur.f[fieldIndex]: 节点 cur 的第 fieldIndex 个字段。

为什么需要 done[cur]

一个对象可能有多个指针字段。回溯到 cur 后，算法必须知道哪些字段已经扫描过，下一次应该从哪个字段继续。因此需要为每个对象保存 done[cur]。

function DFS(cur)
if cur is a pointer and record cur is not marked
    parent <- nil
    mark cur; done[cur] <- 0
    while true
        fieldIndex <- done[cur]
        if fieldIndex < # of fields in record cur
            child <- cur.f[fieldIndex]
            if child is a pointer and record child is not marked
                cur.f[fieldIndex] <- parent
                parent <- cur
                cur <- child
                mark cur; done[cur] <- 0
            else
                done[cur] <- fieldIndex + 1
        else
            finishedChild <- cur
            cur <- parent
            if cur = nil then return
            fieldIndex <- done[cur]
            parent <- cur.f[fieldIndex]
            cur.f[fieldIndex] <- finishedChild
            done[cur] <- fieldIndex + 1

临时破坏堆结构

Pointer Reversal 在遍历过程中会临时改写对象字段，所以必须保证回溯时正确恢复。否则，标记阶段结束后堆中的对象关系会被破坏。

假设初始时从 x0 出发，x0.f0 = x1，x0.f1 = x2。

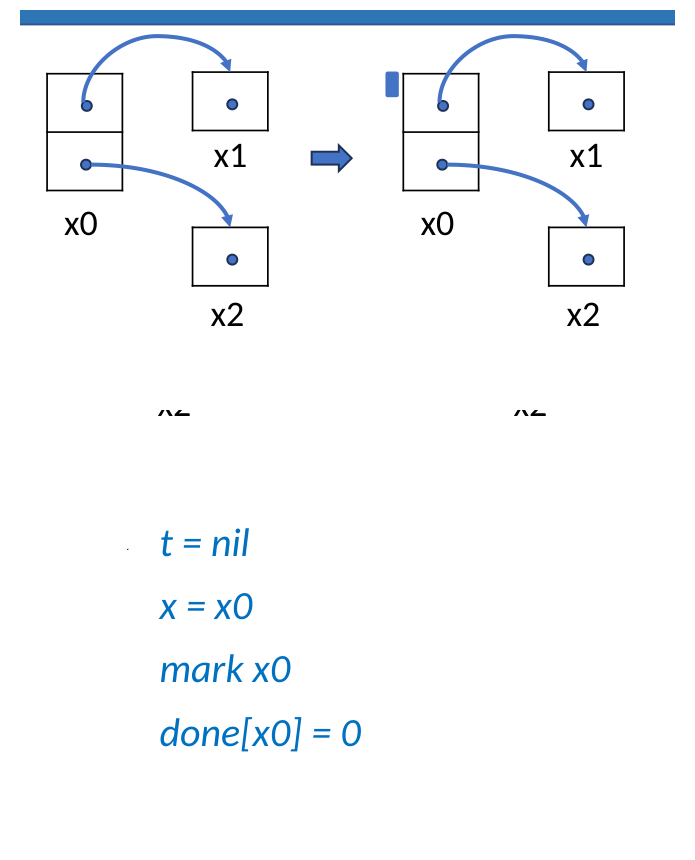

Step 1: 初始化 x0

parent = nil
cur = x0
mark x0
done[x0] = 0

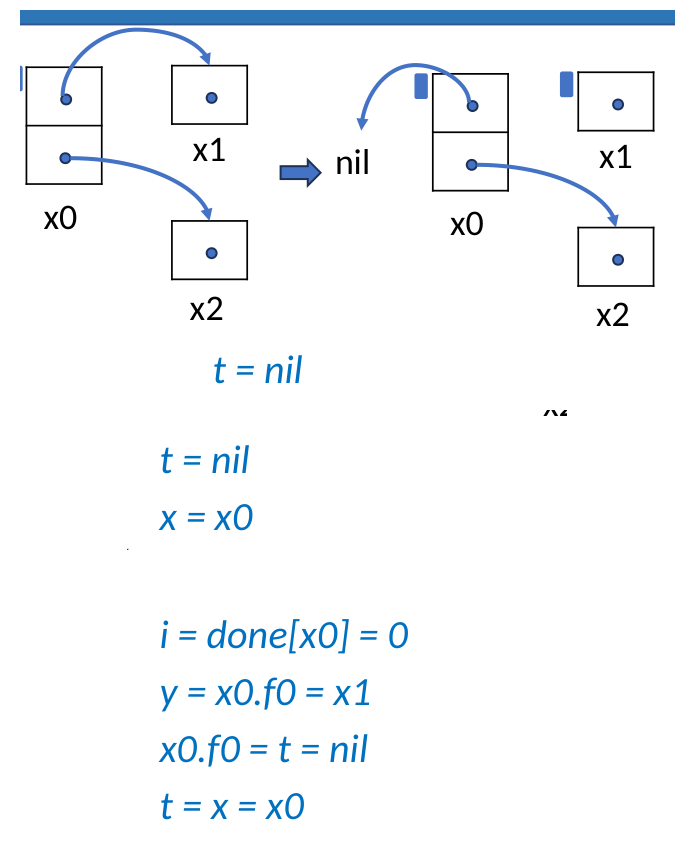

Step 2: 沿 x0.f0 访问 x1

child = x0.f0 = x1
x0.f0 = parent = nil
parent = x0
cur = x1
mark x1
done[x1] = 0

此时 x0.f0 不再指向 x1，而是保存原来的父路径 nil；parent 指向 x0，表示当前路径可以从 x1 回溯到 x0。

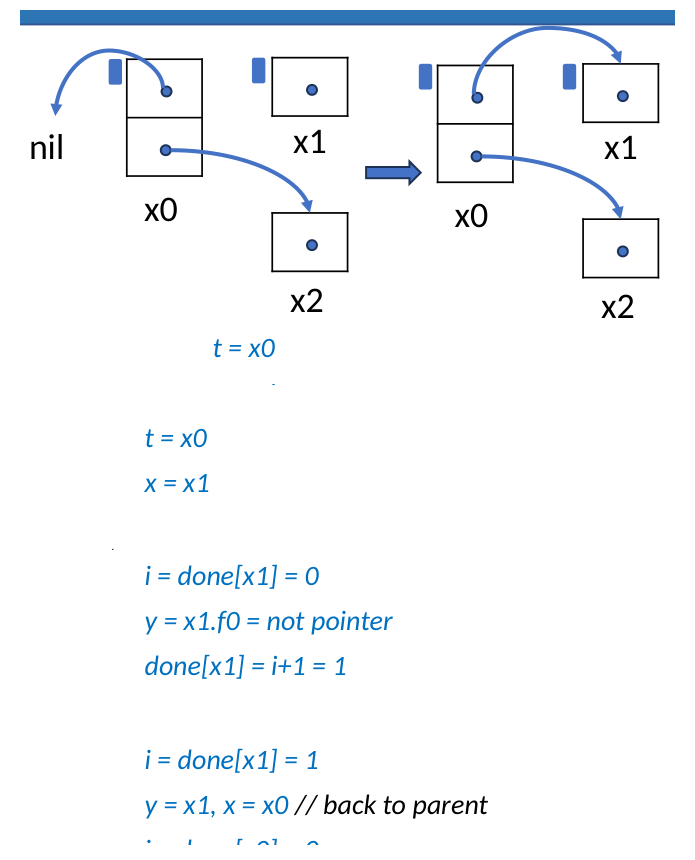

Step 3: 从 x1 回溯并恢复 x0.f0

finishedChild = x1
cur = parent = x0
fieldIndex = done[x0] = 0
parent = x0.f0 = nil
x0.f0 = finishedChild = x1
done[x0] = 1

回溯后，x0.f0 被恢复为 x1，并且 done[x0] = 1，表示 x0.f0 已经处理完，下一步继续检查 x0.f1。

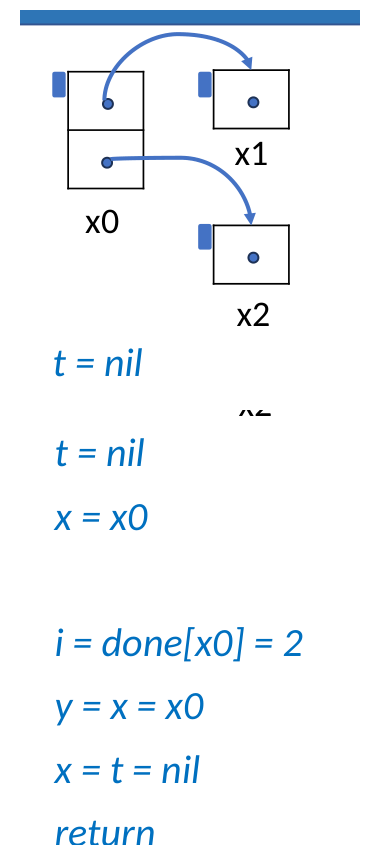

Step 4: 继续访问 x2 并结束

接下来算法用同样方式访问 x0.f1 = x2。当 done[x0] = 2 时，说明 x0 的所有字段都已经扫描完；此时 cur = parent = nil，DFS 返回。

• 空间复杂度：额外空间为 \(O(1)\)，不需要递归栈或显式栈。
• 时间复杂度：仍然是线性扫描可达对象和字段，和普通 DFS 标记阶段同阶。
• 代价：算法实现更复杂，并且会在遍历过程中临时修改堆对象的指针字段。

总结

Pointer Reversal 本质上是把 DFS 栈编码进堆中的指针字段里：向下走时反转指针，向上回溯时恢复指针，并用 done[cur] 记录每个节点的字段扫描进度。

---

Reference Counts

我们希望记录每个对象被多少个指针指向,当一个对象的引用计数为0时,说明没有任何指针指向它了,因此它就是垃圾了,我们就可以回收它了.

实际上,对于 x.fi <- p 这样的操作, 执行了如下更新引用计数的逻辑：

\[ \begin{aligned} & z \leftarrow x.f_i \\ & c \leftarrow z.\text{count} \\ & c \leftarrow c - 1 \\ & z.\text{count} \leftarrow c \\ & \textbf{if } c = 0 \hspace{0.5em} \textbf{call} \hspace{0.5em} \textit{putOnFreelist} \\ & x.f_i \leftarrow p \\ & c \leftarrow p.\text{count} \\ & c \leftarrow c + 1 \\ & p.\text{count} \leftarrow c \end{aligned} \]

延迟递归递减

当对象 r 的引用计数变为 0 并被放入 freelist 时，理论上需要继续递减 r.fi 指向的对象的引用计数；如果这些对象的计数也变为 0，又会继续递归回收。

但更好的做法是：不要在 r 被放入 freelist 时立刻递归递减 r.fi 的计数，而是在 r 从 freelist 中被取出、准备重新分配时再做这件事。

这样做有两个好处：

• 可以把一次很长的 recursive decrementing 拆成多个较短的片段，使程序运行更平滑。对于交互式程序或实时程序，这一点尤其重要。
• 递归递减只需要在 allocator 中集中处理，逻辑只出现在一个地方。

例如存在引用链：

r.fi -> p
p.fi -> q

如果释放 r 时立刻递减 p 的引用计数，并且 p.count 也变为 0，就可能继续递减 q 的引用计数，形成一串递归回收。延迟到 allocator 取出 r 时再处理，可以把这段工作分摊到后续分配过程中。

Problem

引用计数的方法看起来很美好,但是它有一个非常大的问题.如果两个unreachable的对象互相引用,它们的引用计数都不为0,因此它们就永远无法被回收了.

另外,如果对象数量非常多,频繁地更新引用计数也会带来性能问题.

---

Copying Collection

Note

Copying Collection 的核心思想是：把堆内存分成两个区域，通过“复制可达对象”来完成垃圾回收。

• from-space：当前正在使用的半区，对象原本存放在这里。
• to-space：空闲的新半区，GC 时把所有可达对象复制到这里。

GC 完成后，程序变量中的根指针会被改成指向 to-space 中的新副本。此时整个 from-space 都变成不可达区域，可以整体丢弃。

可达堆对象的图模型

堆中可达部分可以看成一个有向图：

• nodes：records，也就是堆中分配的对象。
• edges：pointers，也就是对象字段中的指针。
• roots：program variables，也就是寄存器、栈变量、全局变量等根集合。

Copying GC 会遍历 from-space 中从 roots 可达的图，并在 to-space 中构造一个同构副本：对象之间的指针关系保持一致，但对象地址全部变成 to-space 中的新地址。

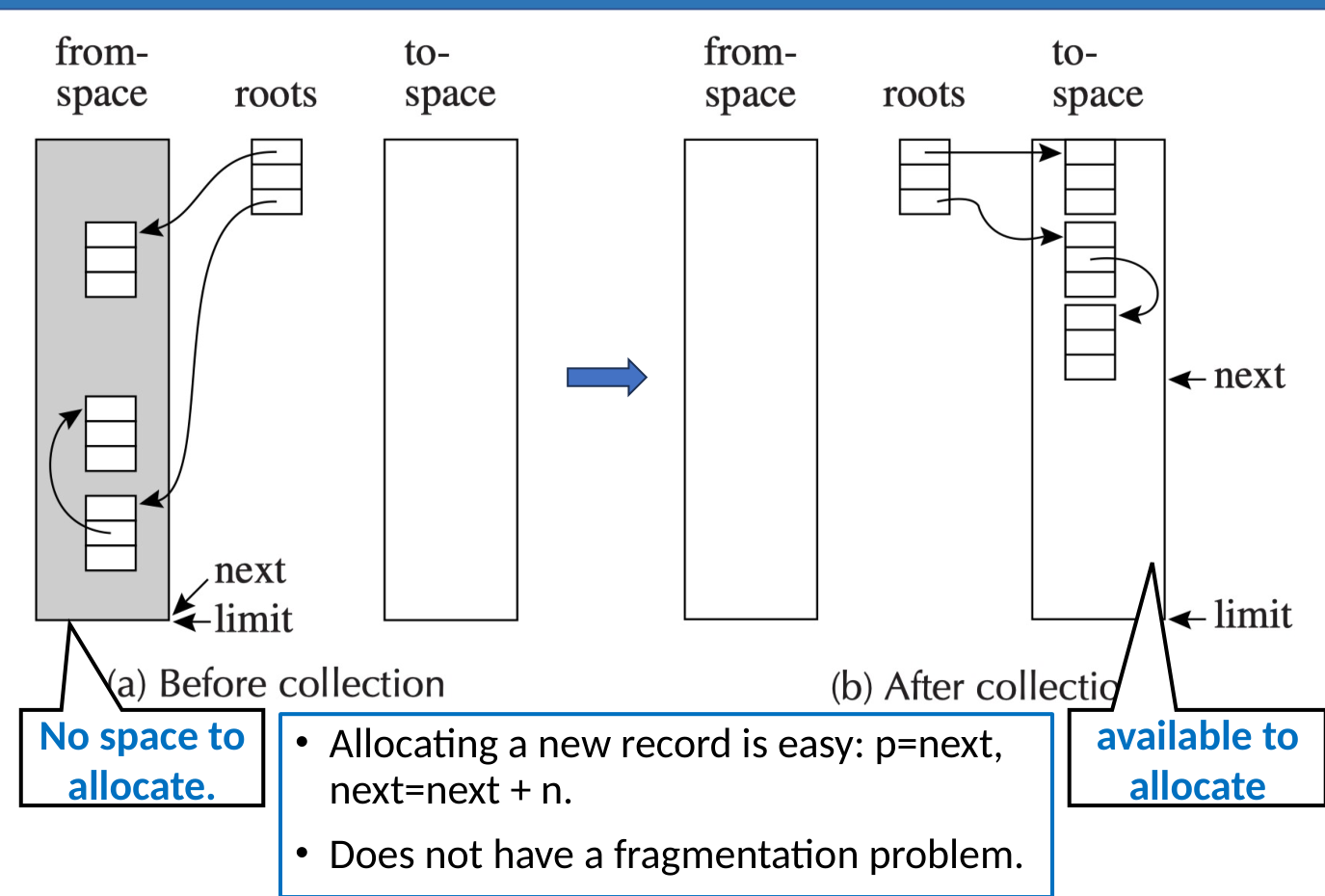

复制前后

复制前：

• 可达对象散布在 from-space 中。
• next 已经接近 limit，可能没有足够连续空间继续分配。
• 即使存在碎片，也不一定能满足一个较大的分配请求。

复制后：

• 所有可达对象被连续复制到 to-space。
• roots 被更新为指向 to-space 中的新副本。
• from-space 整体变成不可达，可以直接作为新的空闲区。
• to-space 中的对象是 compact 的，即连续存放、没有外部碎片。

优点

Copying Collection 的一个重要优点是分配非常快。因为 to-space 中的可用空间是连续的，只需要维护一个 next 指针：

p = next
next = next + n

其中 n 是新对象大小。只要 next + n <= limit，分配就能直接完成，不需要在 freelist 中查找合适大小的块。

同时，由于活对象被压缩到连续区域中，Copying Collection 不会产生外部碎片问题。

---

Forwarding Pointer

Copying Collection 的关键问题是：同一个 from-space 对象可能被多个指针引用，GC 遍历时不能把它复制多次。

因此，当对象第一次被复制到 to-space 后，GC 会在原对象中留下一个 forwarding pointer，记录这个对象的新地址。之后再遇到指向原对象的指针时，只需要返回 forwarding pointer 指向的新副本。

Forward(p)

Forward(p) 的作用是：给定一个可能指向 from-space 的指针 p，返回它在 to-space 中的对应地址。

Forward

function Forward(p)
    if p points to from-space
        then if p. f1 points to to-space //如果p.f1已经指向to-space了,说明p已经被复制过了,此时p.f1存放的是p在to-space中的地址,因此直接返回p.f1就好了
            then return p. f1
        else for each field fi of p//不然,我们把p的每个字段都复制到to-space中,并且把p.f1指向p在to-space中的地址,这样下次再访问p的时候就知道p已经被复制过了,直接返回p.f1
            next. fi ← p. fi
            p. f1 ← next
            next ← next + size of record p
            return p. f1//此时p.f1存放的是p在to-space中的地址,因此返回p.f1
    else return p

这里借用 p.f1 存放 forwarding pointer：

• 如果 p.f1 已经指向 to-space，说明 p 已经复制过，直接返回 p.f1。
• 否则，把 p 的字段复制到 next 指向的位置，再令 p.f1 <- next，记录新副本地址。
• 如果 p 不是指向 from-space 的指针，就原样返回。

为什么可以覆盖 p.f1

一旦对象 p 已经被复制到 to-space，之后程序会使用 to-space 中的新副本；from-space 中的旧对象只用于保存 forwarding pointer。GC 结束后，整个 from-space 会被丢弃。

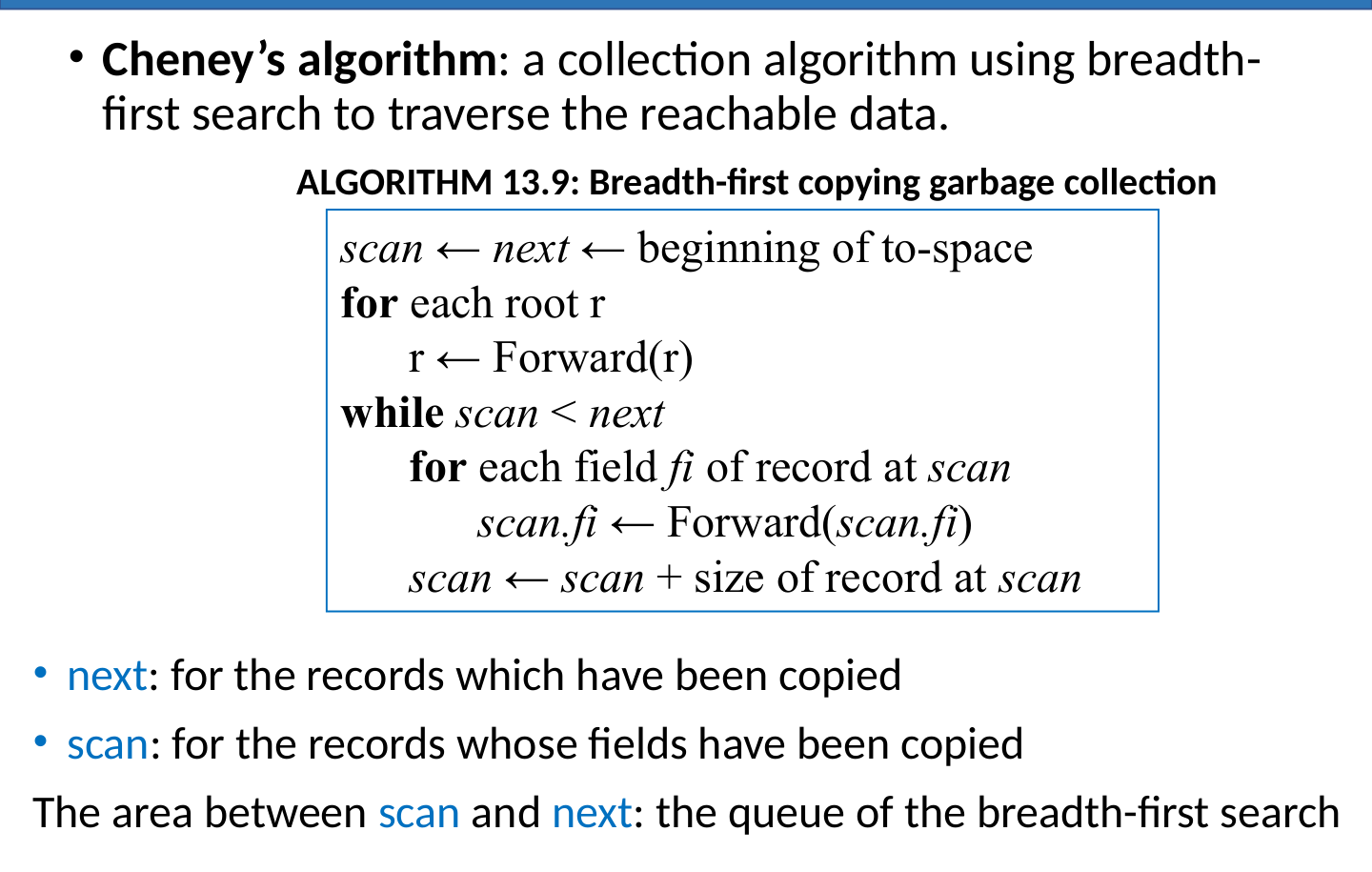

Cheney's Algorithm

Cheney's Algorithm 是 copying collection 的经典实现。它用 BFS 遍历可达对象，并且不需要额外队列：to-space 中位于 scan 和 next 之间的区域本身就是 BFS 队列。

算法

scan <- next <- beginning of to-space

for each root r
    r <- Forward(r)

while scan < next
    for each field fi of record at scan
        scan.fi <- Forward(scan.fi)
    scan <- scan + size of record at scan

scan 与 next

• next：指向 to-space 中下一块可写位置；Forward 每复制一个新对象，next 就向后移动。
• scan：指向下一个需要扫描字段的已复制对象。
• [scan, next)：已经复制到 to-space、但字段还没有完全处理的对象区间，也就是 BFS 队列。

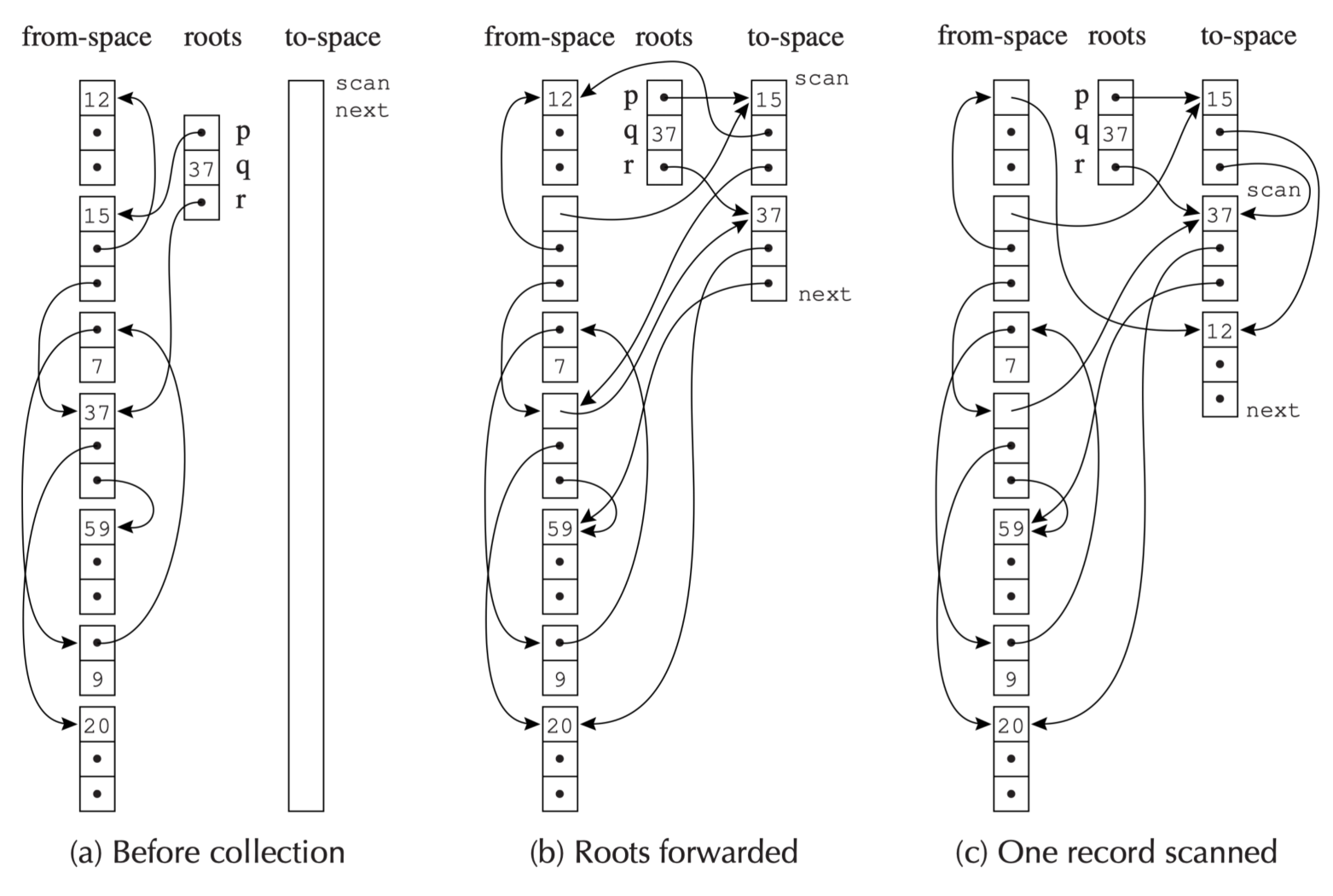

Example

• Root Forward后,p,q,r以及它们的字段都被直接复制到了to-space中,并且p.f1,q.f1,r.f1都指向了它们在to-space中的地址.

• 然后,scan开始处理p.fi.首先是把12这个记录移了过来,然后对于p.f2,由于它指向的是我们已经移动好的37,所以直接改就行

BFS Copying 的局部性问题

Cheney's Algorithm 使用 BFS 顺序复制对象，这会导致 pointer data structures 的 locality of reference 较差。

如果地址 a 处的记录指向地址 b 处的记录，经过 BFS copying 后，a 和 b 很可能在 to-space 中相距很远。

原因是 BFS 会按“层次”复制对象：先复制 roots 直接指向的对象，再复制这些对象的字段指向的对象。对于链式或树状结构中逻辑上相邻的父子对象，它们不一定会被连续复制。

为什么 locality 很重要

在有虚拟内存或 CPU cache 的系统中，良好的 locality of reference 非常重要。

当程序读取地址 a 时，内存系统通常会预期 a 附近的地址很快也会被访问，因此会把同一页或同一 cache line 附近的数据一起加载。

如果对象 a 和它指向的对象 b 在内存中距离很远，那么程序沿指针访问 b 时更容易产生 cache miss 或 page fault。

Depth-first Copying

Depth-first copying 通常能得到更好的局部性：如果一个对象指向另一个对象，DFS 复制会倾向于马上复制它的子对象，因此父子对象更可能在 to-space 中相邻。

Interface to the Compiler

对于支持垃圾回收的语言，编译器不能只生成普通机器码；它还必须向运行时的 garbage collector 提供足够的信息，使 GC 能正确找到 roots、理解堆对象布局，并在必要时维护增量回收的不变量。

编译器与 GC 的接口

编译器和垃圾回收器主要通过以下几类信息交互：

• 生成用于分配 records 的代码。
• 为每一次 garbage-collection cycle 描述 roots 的位置。
• 描述堆中 data records 的布局。
• 对某些 incremental collection，生成 read barrier 或 write barrier 指令。

生成分配代码

当源程序创建对象时，编译器需要生成调用 allocator 的代码，或者直接内联快速分配路径。

对于 copying collection，分配空间是一个连续的 free region，其中：

• next 指向下一块可分配位置。
• limit 指向当前分配区间的末尾。

因此快速路径可以写成：

if next + N < limit
    result = next
    next = next + N
else
    call GC

Fast Allocation 的优化

直接调用 allocate 函数会有额外开销，例如函数调用、返回、移动返回值、清零对象字段等。课件中的优化思路是：

• 通过 inline expansion 消除 allocator 的函数调用和返回。
• 把“返回分配结果”和后续有用的计算位置合并，减少一次 move。
• 如果后面马上会给对象字段写入实际值，就可以不单独执行清零。
• 在一个 basic block 中有多次分配时，可以合并 next + N < limit 的检查和 next <- next + N 的更新。
• 把 next 和 limit 保存在寄存器中，使测试和更新只需要很少指令。

这样，创建一个 record 并最终由 GC 回收的摊销成本可以降到很低。

描述 roots 的位置

GC 必须从 roots 出发遍历对象图，因此编译器要告诉 GC：在某个安全点，哪些寄存器、栈槽或全局位置中保存的是指针。

这些信息通常以 stack map 或 root map 的形式保存。GC 发生时，运行时根据当前程序位置查表，找到所有 roots。

Pointer Map

课件中把这类信息称为 pointer map。它需要描述：

• 每个包含指针的 temporary。
• 每个包含指针的 local variable。
• 这些指针当前是在寄存器中，还是在 activation record 的某个栈槽中。

理论上，live temporaries 的集合可能在每条指令后都变化，因此 pointer map 也可能在每个程序点都不同。实际实现中通常只在可能触发 GC 的点描述 pointer map。

哪些位置可能触发 GC

新的 garbage collection cycle 通常可能从这些位置开始：

• 调用 alloc 函数时。
• 任意 function call 处。

原因是任意函数调用都可能进一步调用 alloc，从而触发 GC。

描述堆对象布局

GC 扫描一个 heap record 时，需要知道哪些字段是指针，哪些字段只是整数、浮点数或其他非指针数据。

因此编译器需要为每种对象布局生成描述信息，例如：

• 对象大小。
• 字段数量。
• 哪些字段是 pointer fields。
• 哪些字段不需要 GC 扫描。

没有这些布局信息，GC 就无法安全地遍历堆对象。

Type/Class Descriptor

对于静态类型语言，例如 Tiger、Pascal，或者面向对象语言，例如 Java，常见做法是让每个对象的第一个 word 指向一个特殊的 type descriptor 或 class descriptor。

descriptor 中记录：

• 对象总大小。
• 每个 pointer field 的位置。

这些 descriptor 可以由编译器根据 semantic analysis 得到的静态类型信息生成。

Descriptor 的开销

• 对于普通静态类型语言，这通常意味着每个 record 有一个 word 的额外开销。
• 对于面向对象语言，这通常不算 GC 的额外开销，因为对象本来就需要 class descriptor pointer 来支持 dynamic method lookup。

Derived Pointers

编译器优化还可能产生 derived pointer：它不是指向 heap record 开头，而是指向对象中间、对象之前或对象之后的位置。

例如数组访问：

a[i - 2000]

编译器可能把它内部表示为：

M[a - 2000 + i]

如果这个表达式位于循环中，编译器可能为了避免每次迭代都重新计算 a - 2000，把它提升到循环外：

t1 <- a - 2000
t2 <- t1 + i
t3 <- M[t2]

如果循环中还包含 alloc，并且 GC 发生时 t1 仍然 live，那么 t1 并不指向对象开头，甚至可能看起来像指向另一个无关对象。这会让 collector 无法正确识别 root。

因此编译器要么避免让这种 derived pointer 跨越可能触发 GC 的点，要么在 pointer map 中额外描述它和原始 base pointer 的关系。

当a被移动到a^'时,我们需要把t1更新为t1+(a^'-a),这样t1就仍然指向对象的正确位置了.
