循环优化

约 2148 个字 2 行代码 3 张图片 预计阅读时间 11 分钟

实际上对应书本第十八章

大多数程序的运行时间并不是均匀分布在所有代码上的。程序的大部分时间会花在一小部分代码上，而这部分代码往往就是循环。

本章主要讨论几类典型优化：

  • Loop-invariant code motion：把每轮循环都得到相同结果的计算移到循环外。

  • Strength reduction：把昂贵运算换成便宜运算，例如把乘法换成递增加法。

  • Induction-variable elimination：在强度削减之后删掉不再真正需要的归纳变量。

  • Array-bounds check elimination：删除可以证明冗余的数组越界检查。

  • Loop unrolling：展开循环体，减少循环控制本身的开销。

    只有前两个是考点,所以后面不讲

Loop

一个控制流图中的循环可以看成一个节点集合 \(S\)，其中包含一个 header 节点 \(h\)，并满足：

  1. 从 \(S\) 中任意节点出发，都存在一条有向路径回到 \(h\)。
  2. 从 \(h\) 出发，可以到达 \(S\) 中任意节点。
  3. 从循环外部进入 \(S\) 的边，只能指向 \(h\)。

    \(h\) 是这个循环唯一的入口。

Entry 和 Exit

  • loop entry node：有前驱节点来自循环外部的节点。

  • loop exit node：有后继节点指向循环外部的节点。

一个适合优化的循环通常只有一个入口，但可以有多个出口。

Dominators

为了在控制流图里找到循环，首先要引入 支配关系 (dominator)。

Dominator 的定义

在一个控制流图中，如果从起始节点 \(s_0\) 到节点 \(n\) 的每一条路径都必须经过节点 \(d\)，那么称 \(d\) 支配 \(n\)，记作 \(d\) dominates \(n\)。

直观上看，如果 \(d\) 支配 \(n\)，那么无论程序如何执行，只要执行到达了 \(n\)，就一定已经执行过了 \(d\)。

我们可以由定义推导出如下结论:

  • 每个节点都支配它自己。

  • 一个节点可以有多个 dominator。

  • 起始节点 \(s_0\) 支配所有可达节点。

Dominator Sets

设 \(D[n]\) 表示支配节点 \(n\) 的所有节点集合。支配集合可以通过数据流方程迭代求解：

\[ D[s_0] = \{s_0\} \]
\[ D[n] = \{n\} \cup \bigcap_{p \in pred(n)} D[p], \quad n \ne s_0 \]

迭代算法

  1. 初始化 \(D[s_0] = \{s_0\}\)。

  2. 对于其他节点 \(n\)，先令 \(D[n]\) 为图中的所有节点。(因为全集在\(\cap\)运算中会削减比较快)

  3. 反复使用上面的方程更新，直到所有集合不再变化。

Immediate Dominator

如果 \(d\) 支配 \(n\)，且 \(d \ne n\)，那么 \(d\) 是 \(n\) 的一个严格支配节点。

在所有严格支配 \(n\) 的节点中，离 \(n\) 最近的那个叫做 \(n\) 的 直接支配节点 (immediate dominator)，记作 \(idom(n)\)。

更形式化地说，\(idom(n)\) 满足：

  • \(idom(n) \ne n\)。

  • \(idom(n)\) 支配 \(n\)。

  • \(idom(n)\) 不支配 \(n\) 的其他严格支配节点。

为什么 immediate dominator 唯一

在一个连通控制流图中，如果 \(d\) 和 \(e\) 都支配 \(n\)，那么二者之间一定有一个支配另一个。

因此，所有支配 \(n\) 的节点在支配关系下可以排成一条链。去掉 \(n\) 自己之后，链上最靠近 \(n\) 的那个节点就是唯一的 \(idom(n)\)。

Dominator Tree

有了 \(idom\) 之后，我们就可以构造 dominator tree：

  • 图中每个控制流节点都是树上的一个节点。

  • 对每个 \(n \ne s_0\)，从 \(idom(n)\) 连一条边到 \(n\)。

因为每个非起始节点都有且只有一个 immediate dominator，所以每个非根节点在这棵树里都有唯一父亲，最后得到的结构就是一棵树。

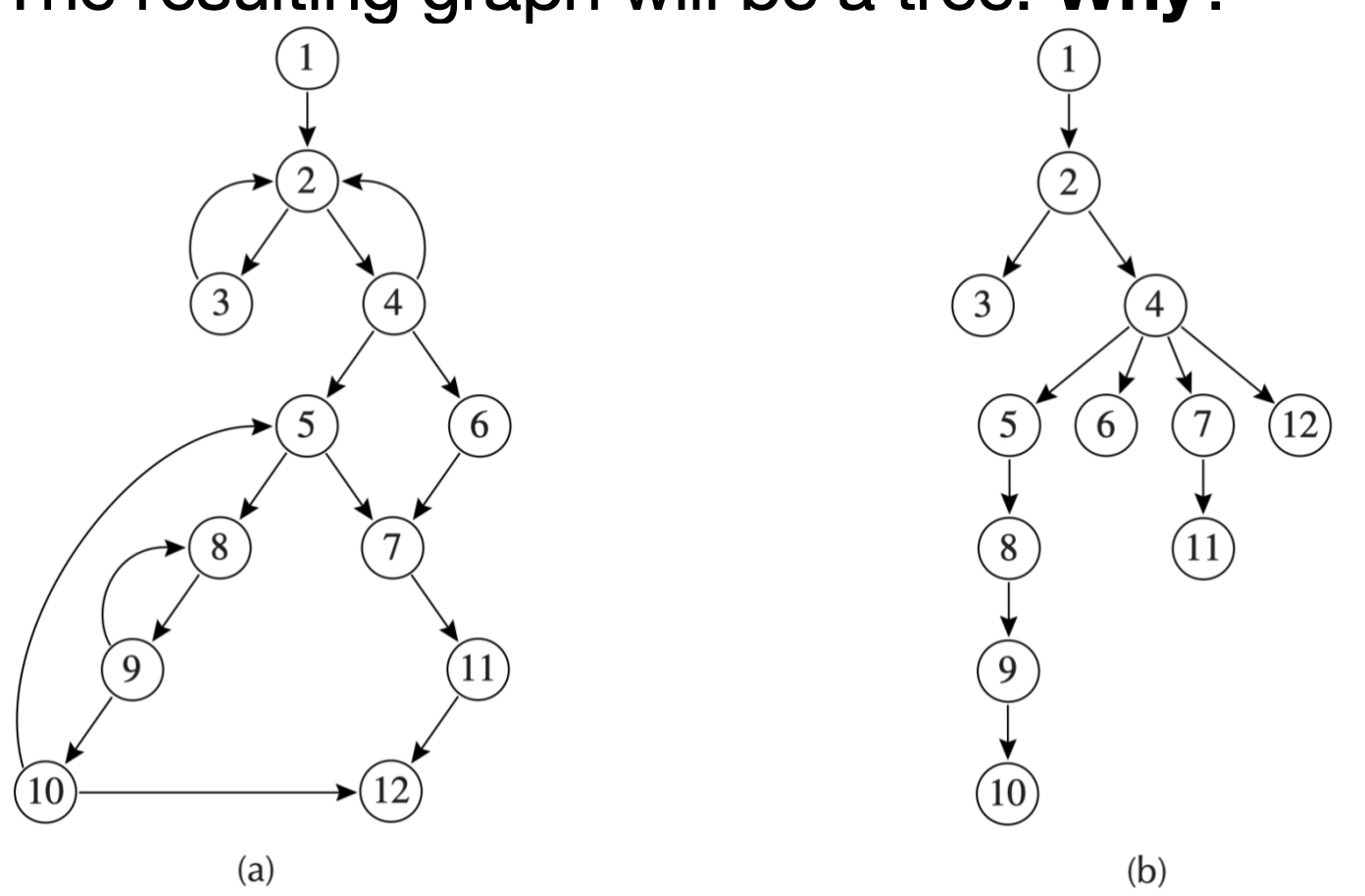

dominator tree
控制流图和对应的 dominator tree

Natural Loops

循环优化最关心的是有单入口的循环。这样的循环通常通过 back edge 找到。

Back Edge

如果控制流图中有一条边 \(n \to h\)，并且 \(h\) 支配 \(n\)，那么这条边叫做一条 back edge。

既然 \(h\) 支配 \(n\)，执行到 \(n\) 之前一定已经经过 \(h\)。现在又从 \(n\) 跳回 \(h\)，这就形成了一个以 \(h\) 为入口的循环。

对于 back edge \(n \to h\)，它对应的 natural loop 是这样一组节点：

  • \(h\) 支配这些节点。

  • 从这些节点出发，可以不经过 \(h\) 到达 \(n\)。

  • 这个循环的 header 是 \(h\)。

讲人话就是说,自然循环就是“能沿着某条路径走到回边起点 \(n\)，再通过回边回到 \(h\)”的那一组节点。

Nested Loops

循环可以嵌套。假设 \(A\) 和 \(B\) 是两个循环，header 分别为 \(a\) 和 \(b\)。如果 \(a \ne b\)，且 \(b\) 在循环 \(A\) 中，那么 \(B\) 的节点集合会是 \(A\) 的真子集。

这时称 \(B\) 嵌套在 \(A\) 中，或者说 \(B\) 是内层循环。

Loop-Nest Tree

为了系统地表示嵌套关系，可以构造 loop-nest tree：

  1. 计算控制流图的 dominators。

  2. 构造 dominator tree。

  3. 找出所有 back edges，以及它们对应的 natural loops。

  4. 对每个 header \(h\)，合并所有以 \(h\) 为 header 的 natural loops，得到 \(loop[h]\)。

  5. 构造循环 header 之间的树：如果 \(h_2\) 在 \(loop[h_1]\) 中，那么 \(h_1\) 位于 \(h_2\) 上方。

Loop Preheader

在循环优化中,我们可能需要把循环中某些语句提到外面.标准做法是,给循环加一个 preheader 节点 \(p\)：

  • \(p\) 是一个新的、初始为空的基本块。
  • 所有从循环外部指向 header \(h\) 的边，都改为先指向 \(p\)。
  • \(p\) 再无条件跳转到 \(h\)。

这样，preheader 就成为“进入循环前一定会执行一次”的位置。

Loop-Invariant Computations

如果循环中有一条语句：

t <- a op b

并且每一轮循环里，\(a\) 和 \(b\) 的值都不变，那么 \(t\) 的值每轮也不变。这种计算就是 loop-invariant computation。

我们希望把它从循环里搬出去，避免重复计算。

Loop-Invariant Computation

\(d: t \leftarrow a_1 \oplus a_2\) 在循环 \(L\) 内是 loop-invariant，当且仅当对每个操作数 \(a_i\)，满足以下条件之一：

  1. \(a_i\) 是常量。
  2. 所有能到达 \(d\) 的 \(a_i\) 定义都在循环外。
  3. 只有一个 \(a_i\) 的定义能到达 \(d\)，并且这个定义本身也是 loop-invariant。

Reach(到达)

定义 \(d\) 能到达语句 \(s\)，当且仅当存在一条从 \(d\) 到 \(s\) 的控制流路径，并且在这条路径上，\(d\) 定义的变量没有被重新定义。

因此,后两个条件讲人话就是:

  • \(d\) 读到的 \(a_i\) 要么只可能来自循环外的定义,要么只可能来自循环内某一个已经确定是 loop-invariant 的定义.

我们用迭代算法来计算循环不变量：

  1. 先把显然不依赖循环内定义的语句标记为 loop-invariant。

  2. 再检查依赖这些语句结果的其他语句。

  3. 反复传播，直到没有新的语句能被标记。

Hoisting 的正确性条件

发现 loop-invariant 语句并不意味着一定能把它搬出去。

考虑语句：

d: t <- a op b

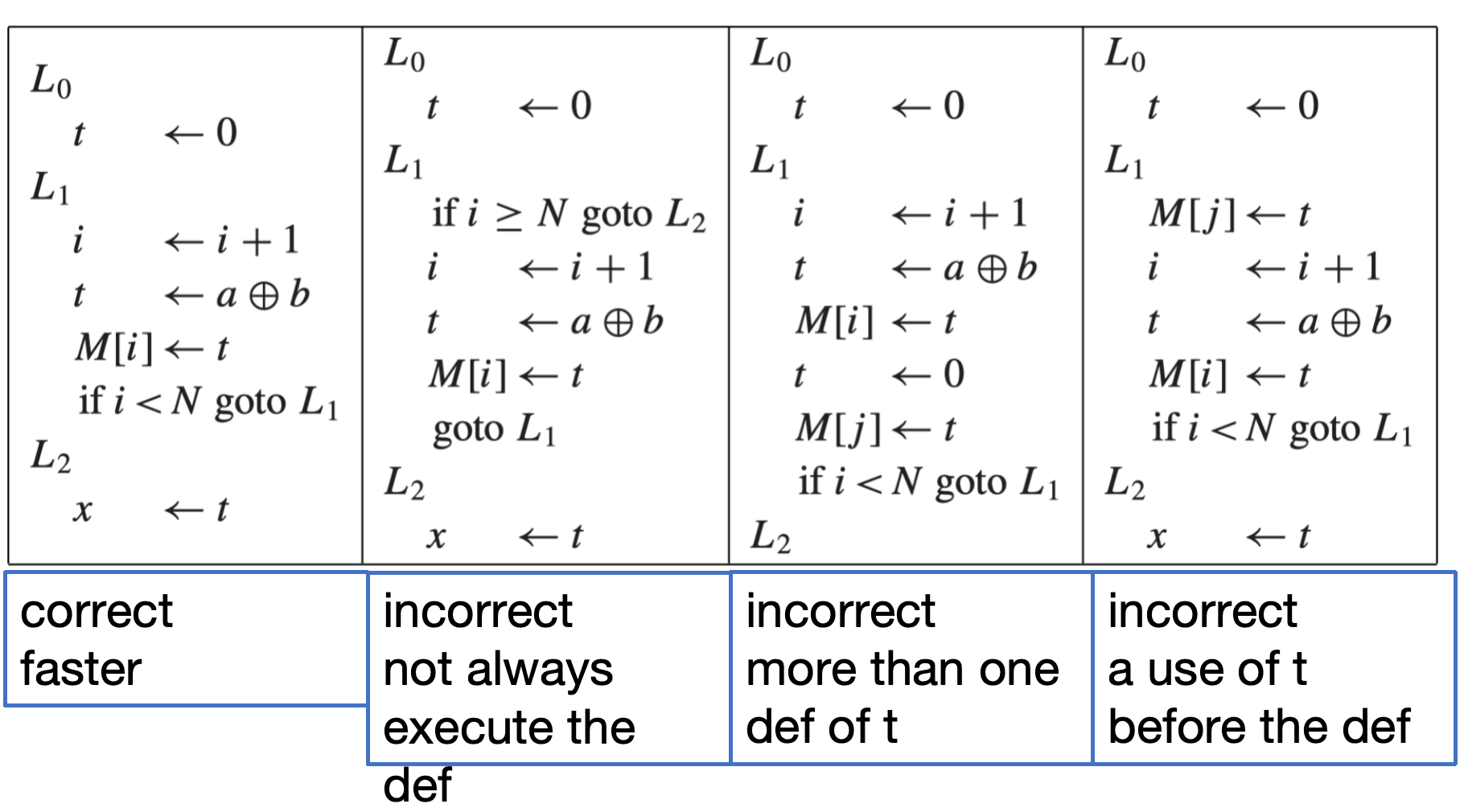

loop-invariant code motion
同一个语句,但是只有第一种情况可以外提

因此,对于语句\(d\),要把它 hoist 到 loop preheader 的末尾，至少需要满足：

  1. \(d\) 支配所有 \(t\) 在循环出口处 live-out 的 exit。

    讲人话就是：如果某个出口离开循环之后还会继续用到 \(t\)，那么原来在循环里的定义 \(d\) 必须保证在到达这个出口前一定执行过。否则，把 \(d\) 提前到 preheader 后，可能会让某些原本不会执行 \(d\) 的路径也产生一个新的 \(t\)，程序语义就变了。

  2. 循环中只有这一个 \(t\) 的定义。

  3. \(t\) 在 loop preheader 的出口处不是 live-out。

这几个条件分别排除三类错误：

  • 原本某些路径不会执行 \(d\)，搬出去后反而执行了。

  • 循环里还有别的 \(t\) 定义，搬出去会改变 \(t\) 的版本关系。

  • preheader 之后、进入循环之前已经有人需要原来的 \(t\)。

while 循环的问题

在 while 循环里，循环体可能一次都不执行。因此，循环体中的语句往往不支配循环出口。

这会让“\(d\) 支配所有相关出口”的条件变得很难满足，从而阻止很多 hoisting。

一种处理思路是把 while 形式改写成类似 repeat-until 的形式，让循环体至少在某些路径结构上更适合优化。不过这类变换也必须保持原程序的语义，不能为了优化改变是否执行循环体。

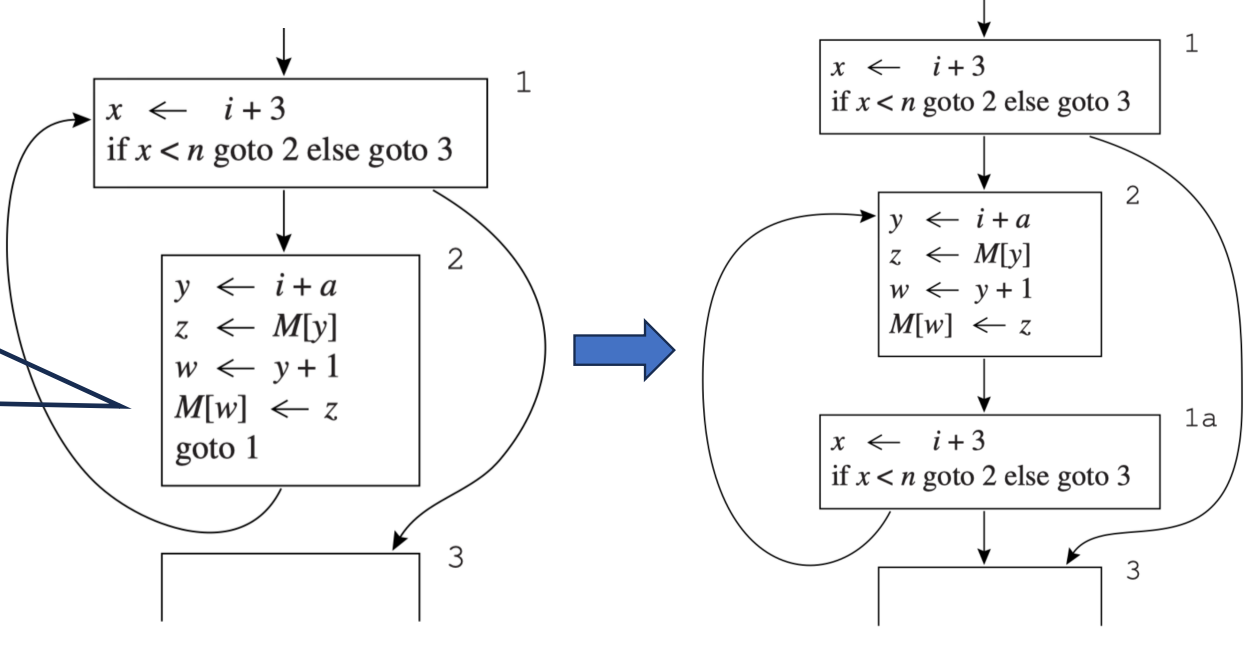

while loop
while 循环的控制流图
